Dụng cụ đo hình ảnh dải đo lớn được ISO phê duyệt

Thiết bị đo hình ảnh dải đo lớn hiệu quả cao / VMM

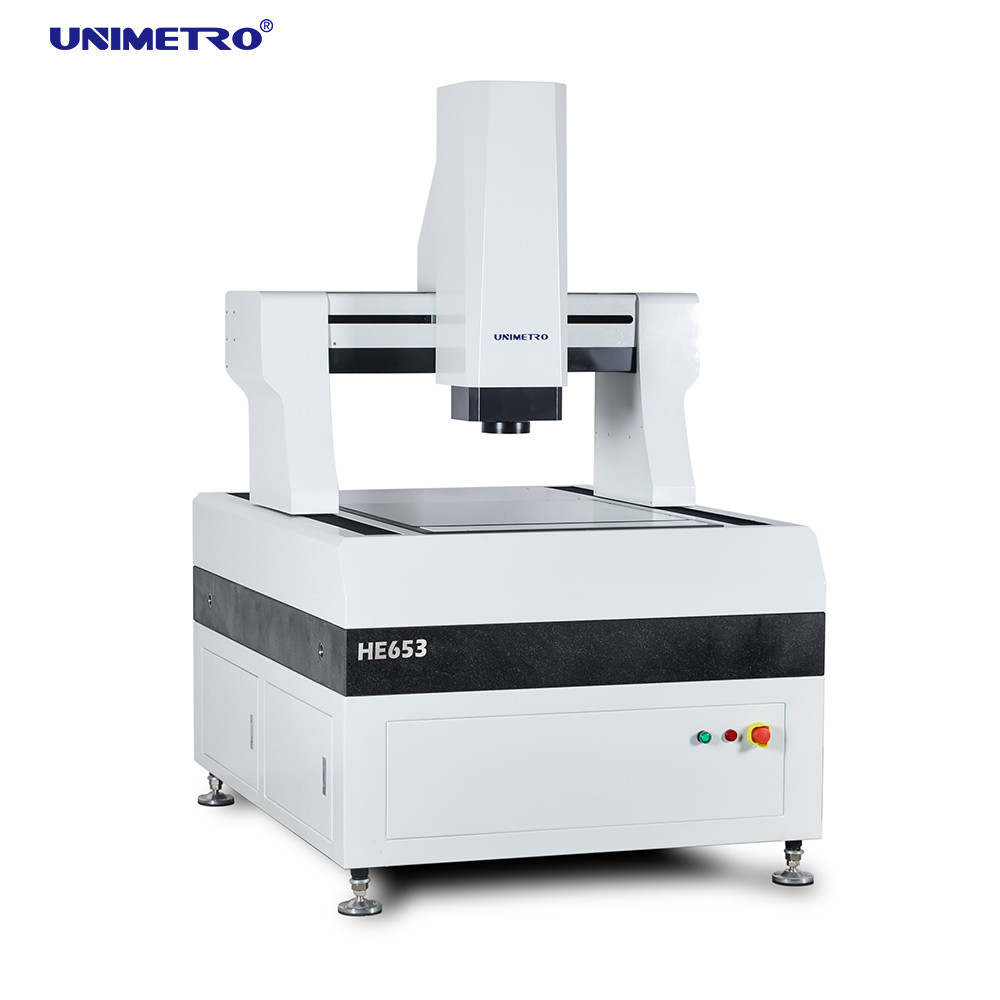

Thiết bị đo hình ảnh hoàn toàn tự động kiểu giàn He được thiết kế đặc biệt để đo độ chính xác cao và quy mô lớn.Nó sử dụng cấu trúc cầu di động hoàn toàn khép kín để giữ cho công việc đo lường được cố định.Nó kết hợp hữu cơ độ chính xác cao và hiệu quả cao để phát hiện hiệu quả các thông số hình học của các sản phẩm khác nhau.Nó chủ yếu được sử dụng trong các ngành công nghiệp như: bảng mạch PCB, đồng mạ, kính phẳng, mô-đun tinh thể lỏng, khuôn dao, vật liệu cách điện, kim loại tấm chính xác, v.v.

Tính năng phần cứng

>> Đã áp dụng toàn bộ cấu trúc cầu di chuyển khung kín, cố định phôi đo, khả năng chịu lực lớn và hiệu suất hoạt động tốt.
>> Đưa công nghệ phân tích phần tử hữu hạn vào thiết kế cơ khí để đảm bảo kết cấu cơ khí có độ cứng cao và độ chính xác cao.
>> Cơ sở đá hoa cương granite lớp 000, độ bền cao, chống ăn mòn và ổn định tốt.
>> Bàn làm việc xử lý bề mặt oxit nhôm --- điều khiển hành động nhanh chóng và linh hoạt, bền và đẹp.





Cấu hình

>> Thước lưới mở, độ phân giải 0,1um, độ chính xác cao và ổn định tốt.
>> Đường ray dẫn hướng tuyến tính chính xác, trục vít me bi của máy mài và động cơ servo AC đảm bảo sự ổn định của độ chính xác định vị của hệ thống máy.
>> Máy ảnh kỹ thuật số Giga màu độ nét cao 2M pixel phù hợp với yêu cầu quan sát rõ ràng và đo lường ổn định.
>> Ống kính quang học độ nét cao 6,5X, zoom tự động chính xác, hiệu chỉnh nhanh một lần pixel.

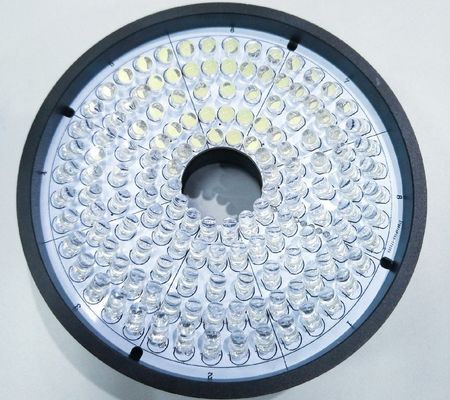

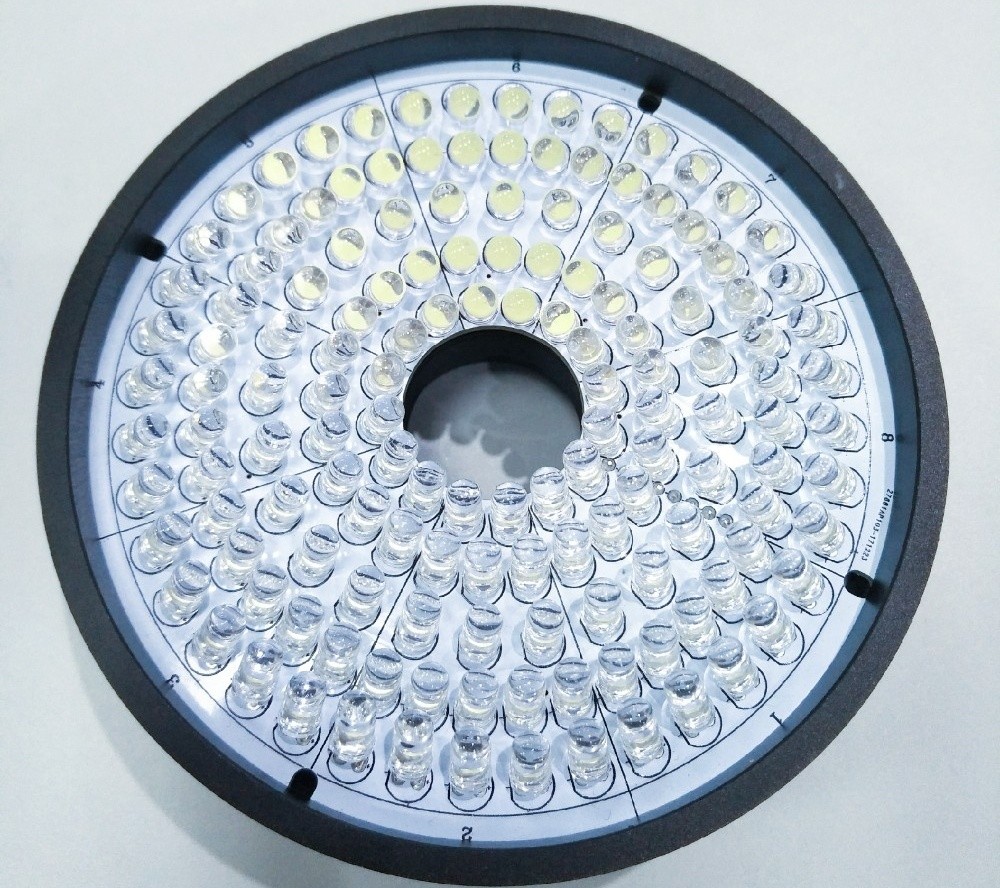

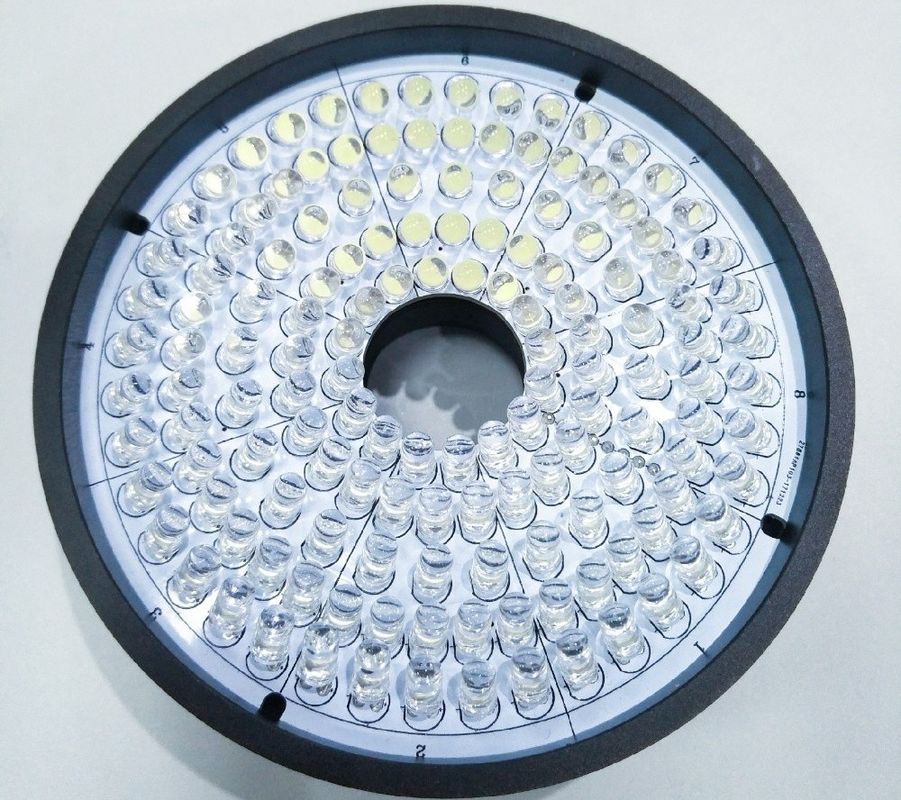

>> Nguồn sáng bề mặt LED 8 phần có thể lập trình với nguồn sáng đường viền LED song song (Xanh lá cây hoặc Trắng).
>> Điều khiển CNC, hệ thống lái AC Servo vòng gần, điều khiển cần điều khiển, chuột hoặc bàn phím.





Dụng cụ đo hình ảnh Đa cảm biến tùy chọn để đo 3D

Chiếu sáng: 4/8/40 phần ánh sáng vòng bề mặt LED;48 phần 4 màu LED vòng ánh sáng;Đèn LED vòng 4 màu có thể di chuyển được

Ống kính: Ống kính zoom có ​​móp bằng tay;Ống kính zoom tự động, Ống kính zoom có ​​móp bằng tay với ánh sáng đồng trục;Ống kính zoom tự động với ánh sáng đồng trục.

Đầu dò cảm ứng: Bộ dụng cụ MCP Renishaw, Sai số đo <= 0,75um;Renishaw PH6 + TP20, Sai số đo <= 0,35um.

Cảm biến laser: Cảm biến laser không tiếp xúc KEYENCE;Cảm biến đo ánh sáng trắng.

Thông số

Người mẫu	HE 652	HE862	HE1080	HE1210	HE1512	HE1812
Hành trình X, Y (mm)	500 * 600	600 * 800	800 * 1000	1000 * 1200	1200 * 1500	1200 * 1800
Hành trình trục Z (mm)	200 (có thể nâng lên theo yêu cầu của khách hàng)
Dung tải	xấp xỉ.35 kg
Kích thước (mm)	1700 * 1180 * 1750	1700 * 1280 * 1750	1900 * 1480 * 1750	2100 * 1680 * 1750	2500 * 1880 * 1750	2700 * 1880 * 1750
Trọng lượng (kg)	1500	1800	2900	3200	4400	4800
Nghị quyết	0,5μm (0,1um cho tùy chọn)
	Máy ảnh	Máy ảnh kỹ thuật số GIGA HD 2M
	Ống kính zoom	ống kính zoom tự động chuyên nghiệp Độ phóng đại ống kính zoom: 1 ~ 10X
	Phóng đại video	18 ~ 195X (Theo các kiểu máy ảnh khác nhau của máy ảnh đã chọn, độ phóng đại của máy ảnh sẽ thay đổi; độ phóng đại thực tế tùy thuộc vào dữ liệu đo được)
	FOV	8,1 ~ 1,3mm (Theo các sơ đồ kết hợp khác nhau của máy ảnh và ống kính, trường xem sẽ thay đổi tương ứng và trường xem thực tế tùy thuộc vào dữ liệu được đo)
	Sự chính xác*	≤ (3 + L / 200) μm
Sự chiếu sáng	Chiếu sáng bề mặt LED 5 vòng 8 phần có thể lập trình (ánh sáng vòng 40 phần, ánh sáng đồng trục, ánh sáng vòng nhiều màu có thể di chuyển cho tùy chọn)
