tên sản phẩm: | Hệ thống đo thị lực | Sự chuyển động: | X,Y,Z Tự động |
---|---|---|---|
Thắp sáng: | Đèn LED dạng vòng di chuyển màu 40 phần | Máy ảnh: | Máy ảnh CCD màu công nghiệp |
Độ phân giải tỷ lệ tuyến tính: | 0,1um | Khoảng cách làm việc: | 108mm |
Sự chính xác: | 2,5+L/200um | Độ lặp lại: | 2,5um |
chiếu sáng: | Ánh sáng bề mặt vòng LED 8 phần có thể lập trình, | ||
Làm nổi bật: | máy đo thị lực,hệ thống đo thị lực,Hệ thống đo thị lực Movable Color |

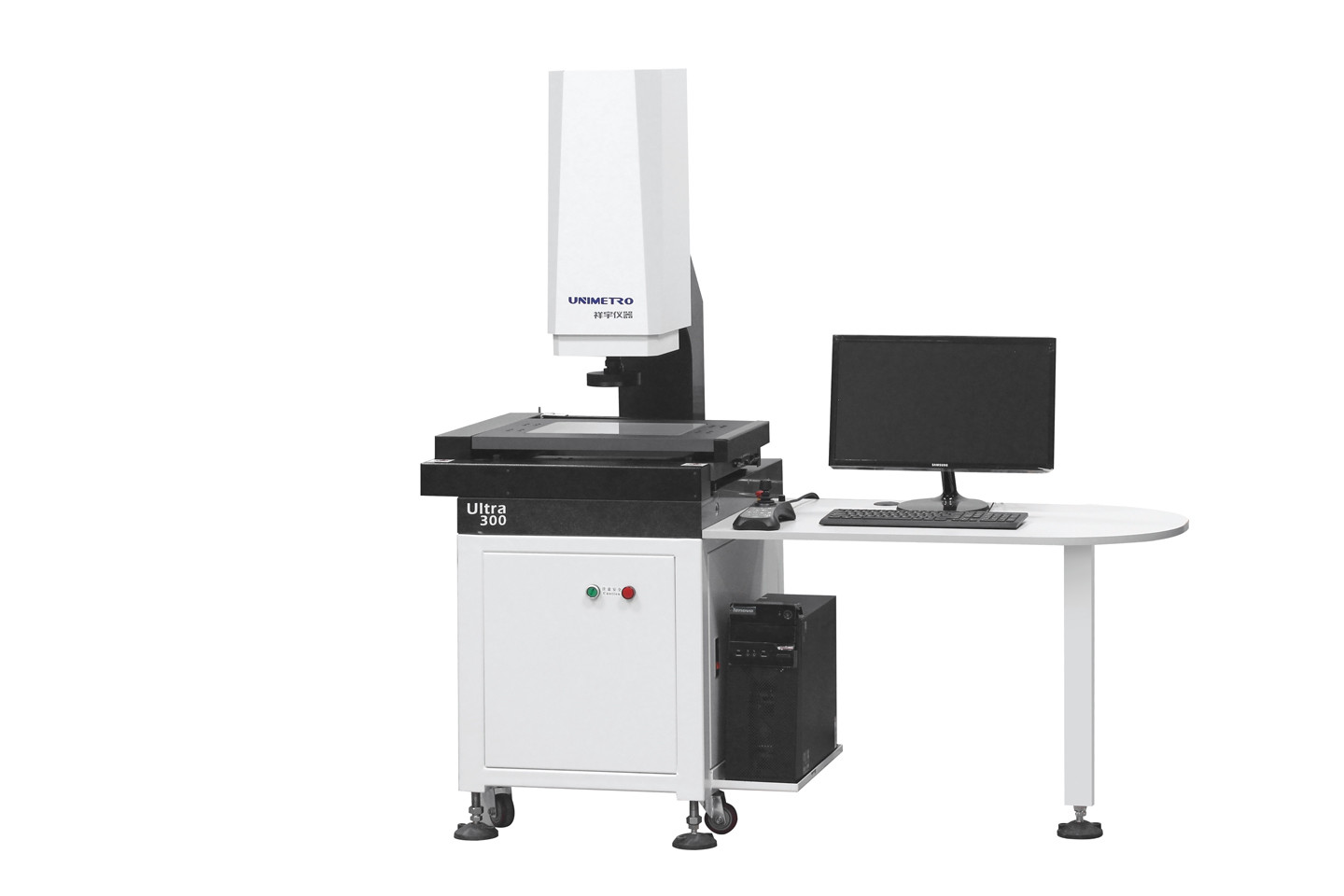

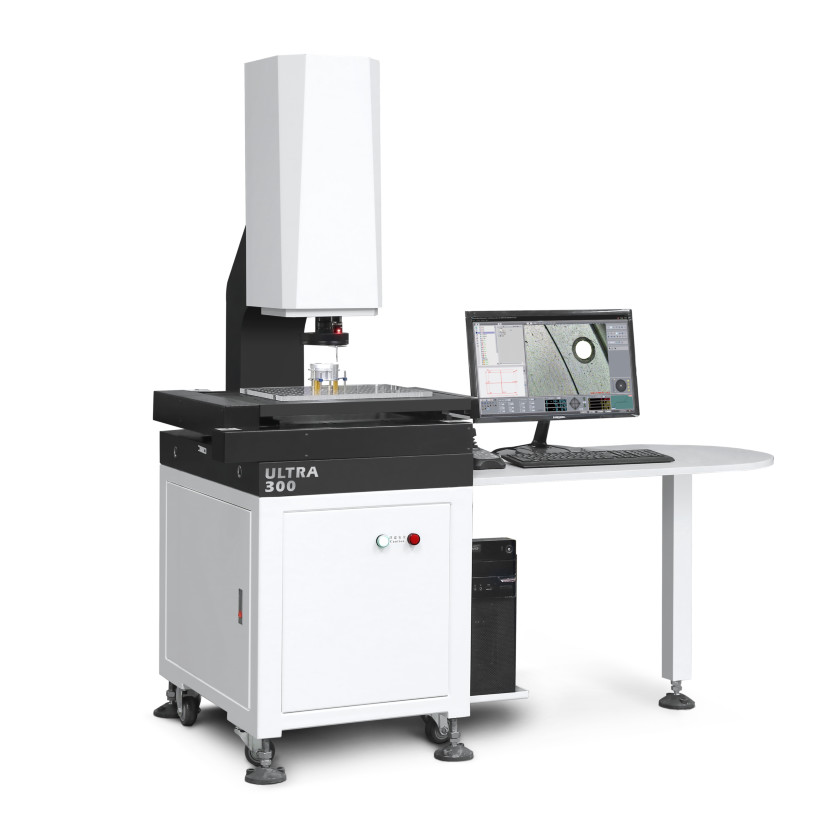

Hệ thống đo thị lực sê-ri ULTRA là máy đo thị lực hoàn toàn tự động có độ chính xác cao được phát triển để đo GD&T với điều khiển cơ giới tự động ba trục.Nó được trang bị tính năng lấy nét tự động, điều khiển ánh sáng tự động và tự động di chuyển cấu hình phần cứng và phần mềm để thực hiện phép đo kích thước tuyến tính và hình học một cách nhanh chóng và chính xác.
<
Đặc tính sản phẩm
◆ Kiểm soát chi tiết chất lượng
1) Đế và cột bằng đá granit, độ ổn định tuyệt vời;
2) Giai đoạn làm việc bằng nhôm, giúp điều khiển chuyển động phản ứng nhanh và linh hoạt;
3) Giai đoạn làm việc với xử lý bề mặt oxy hóa cứng chống trầy xước;
4) Tiêu chuẩn với hướng dẫn tuyến tính chính xác, vít bi mài và động cơ servo AC, v.v., để đảm bảo độ chính xác và ổn định của hệ thống chuyển động;
5) Hệ thống điều khiển tích hợp, được nhúng với điều khiển chuyển động và tất cả điều khiển tín hiệu như chiếu sáng và đọc tỷ lệ tuyến tính, đảm bảo hiệu suất của máy cực kỳ ổn định.
◆ Cấu hình hiệu suất cao
1) Điều khiển tự động CNC ba trục XYZ và định vị chính xác;
2) Thang đo tuyến tính thủy tinh có độ chính xác cao 1 um để đảm bảo độ chính xác định vị và độ chính xác đo lường của hệ thống;
3) Camera màu độ phân giải cao GIGA đáp ứng nhu cầu quan sát rõ nét và đo đạc chính xác;
4) Ống kính thu phóng nhấp chuột có độ phân giải cao 6,5 lần, chỉ cần nhân đôi chính xác và chỉnh sửa pixel một lần;

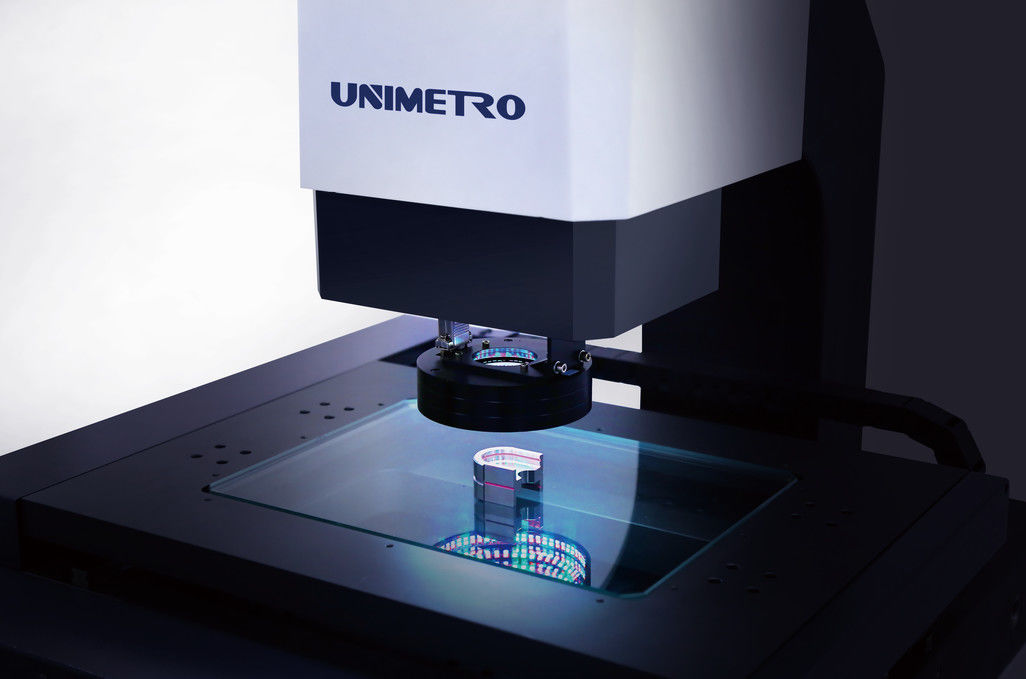

5) Với bề mặt có thể lập trình 5 vòng LED chiếu sáng lạnh 8 phần và chiếu sáng song song LED đường viền và điều chỉnh ánh sáng thông minh tích hợp, nó có thể tự động điều khiển độ sáng trong bộ phận 8 và thực hiện điều chỉnh độ sáng 256 cấp một cách thông minh.
◆ Phần mềm đo lường hiệu quả
1) Với phần mềm đo hỗn hợp Internal-Array RationalVue, dòng ULTRA có khả năng cung cấp chức năng đo hỗn hợp 2D/3d mạnh mẽ;
2) Giao diện hoạt động đơn giản và dễ hiểu giúp việc đo lường trở nên đơn giản và hiệu quả hơn;
3) Chương trình đo tự động có thể được thiết lập để hoàn thành phép đo hàng loạt một cách hiệu quả và nhanh chóng.
◆ Khả năng mở rộng linh hoạt
1) Tùy chọn nhiều loại cảm biến không tiếp xúc và hệ thống cố định nhanh, có thể đáp ứng các yêu cầu đo lường khác nhau từ các khách hàng khác nhau

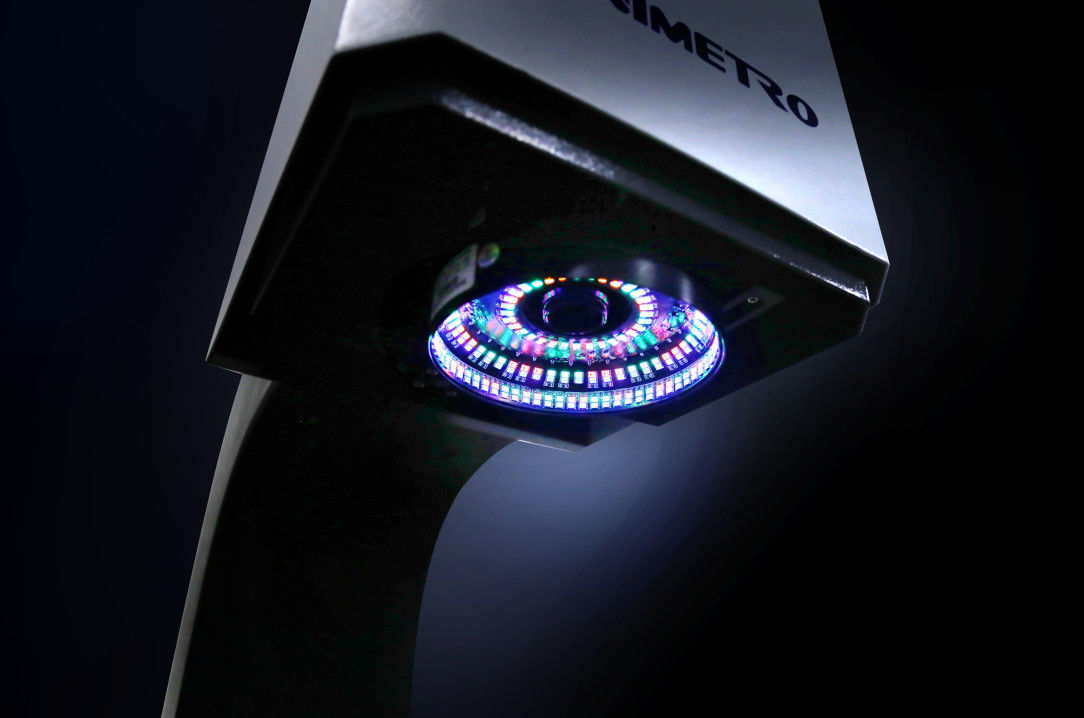

2) Đèn vòng LED màu có thể tùy chỉnh có sẵn cho sê-ri ULTRA, giúp sê-ri trở nên linh hoạt và mạnh mẽ hơn đối với các bộ phận khác nhau với các loại vật liệu hoặc hình dạng khác nhau, cung cấp ứng dụng đo lường mạnh mẽ hơn.
3) Nhờ khả năng mở rộng linh hoạt của dòng ULTRA, nó tương thích với đầu dò cảm ứng, cảm biến đo không tiếp xúc và cánh tay robot, giúp tăng hiệu quả đo cao.
Thông số
Người mẫu |
SIÊU 300 |
SIÊU 400 |
SIÊU 500 |
SIÊU 600 |
|
Hành trình trục X/Y(mm) |
300x200 |
400x300 |
500x400 |
600x500 |
|
Hành trình trục Z |
200mm (có thể nâng cao theo yêu cầu của khách hàng) |
||||
Thang tuyến tính trục X/Y/Z-3 |
Độ phân giải thang tuyến tính bằng kính: 0,1um |
||||
Chế độ hướng dẫn |
Hướng dẫn tuyến tính chính xác, hướng dẫn thanh trượt đôi rãnh kép. |
||||
Chế độ hoạt động |

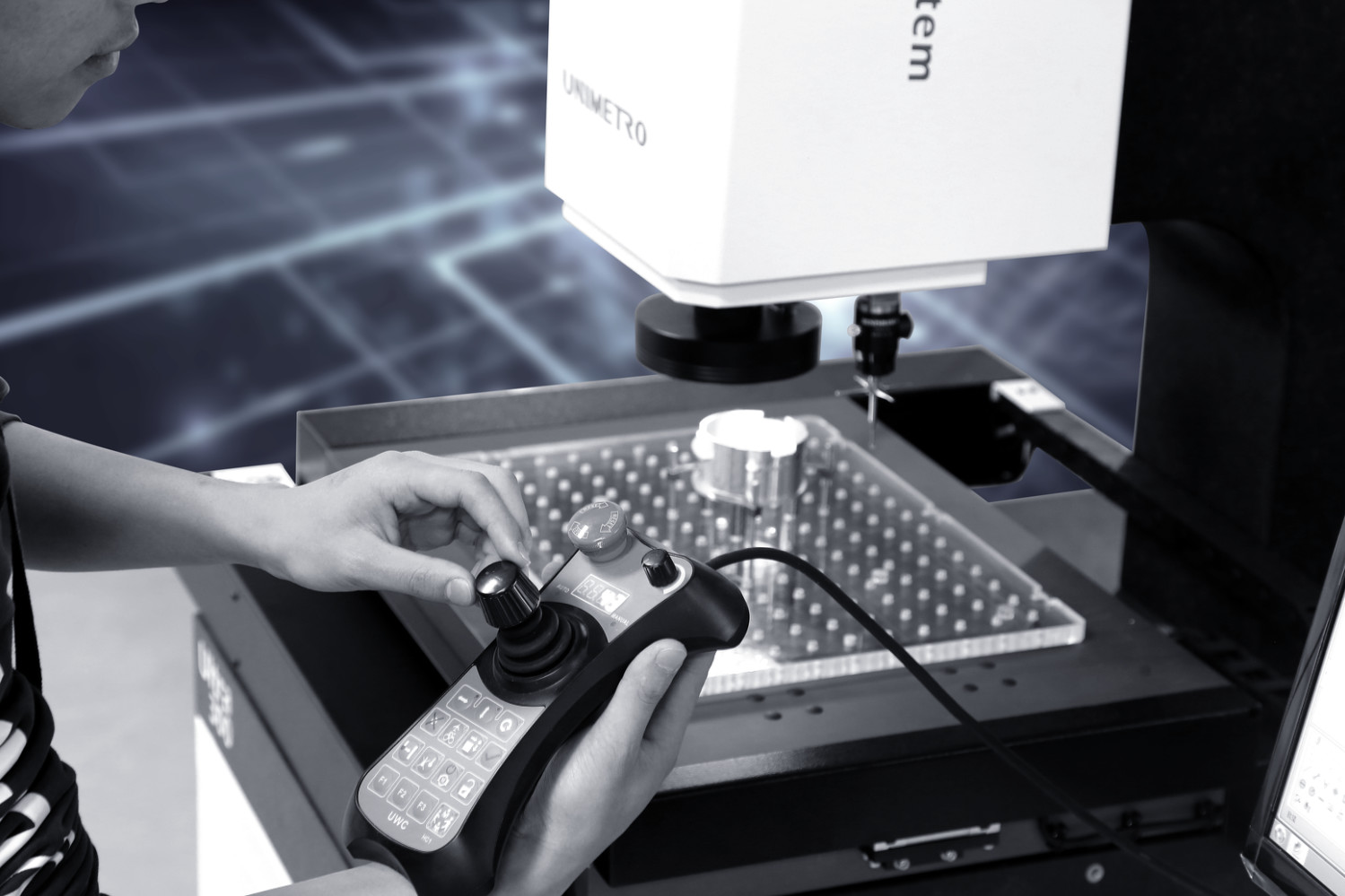

Bộ điều khiển cần điều khiển, Hoạt động của chuột, chương trình tự động phát hiện. |
||||
Sự chính xác |
Trục XYZ:≤2,5+L/200um |
||||
Độ lặp lại |
±2,5um |
||||
Hệ thống video |
CCĐ |
Máy ảnh CCD màu 1/3" độ nét cao |
|||
ống kính |
6,5X tiếp tục nhấp vào ống kính thu phóng;Độ phóng đại quang học: 0,7X-4,5X;Độ phóng đại video: 26X~172X(màn hình 21,5") |
||||
hệ thống chiếu sáng |
Viền |
LED chiếu sáng đường viền song song |
|||
Bề mặt |
0 ~ 255 Chiếu sáng bề mặt LED 5 vòng 8 vòng có thể điều chỉnh vô cấp |
||||
độ phóng đại |
0,7X~4,5X |
||||
Phần mềm đo lường |
Phần mềm đo hoàn toàn tự động UNIMETRO 2D |
||||
Dung tải |
±2,5um |
||||
Môi trường làm việc |
25Kg |
||||
Nguồn cấp |
Nhiệt độ 20℃±2℃, Phạm vi độ ẩm<2℃/giờ, Độ ẩm 30~80%, Độ rung<0,002g, <15Hz |
||||
Kích thước(W*D*H)(mm) |
220V/50Hz/10A |
||||
Kích thước(W*D*H)(mm) |
1600*780*1700 |
1750*920*1700 |
1900x1080x1700 |
1050*1280*1700 |
|
Trọng lượng tịnh / kg) |
380 |
450 |
600 |
800 |
* L đang đo chiều dài (mm), độ chính xác cơ học của trục Z và độ chính xác lấy nét có liên quan đến bề mặt của phôi.
* Độ phóng đại là giá trị gần đúng, nó liên quan đến kích thước của màn hình và độ phân giải.
* Trường nhìn (mm) = (đường chéo*Ngang*Dọc)
* Có sẵn vật kính 0,5X hoặc 2X tùy chọn và nhận biết độ phóng đại hình ảnh: 13X~86X hoặc 52X~344X.
Chức năng phần mềm
◉ Nhập tệp CAD và đo
◉ Mảng bộ phận và đo lường vĩ mô
◉ Lấy nét tự động và đo chiều cao
◉ Chức năng định vị giúp xác định vị trí nhanh
◉ Chức năng đo hình học mạnh mẽ
◉ Nhiều báo cáo dữ liệu và chức năng xuất dữ liệu đồ họa
◉ Chương trình người dùng linh hoạt
◉ Tạo các phần tử tham chiếu
◉ Chức năng phát hiện cạnh mạnh mẽ
◉ Hỗ trợ nhiều phụ kiện bên ngoài
◉ Tự động tính dung sai hình học của các yếu tố
◉ Đo lường sản xuất phức tạp nhanh chóng và thuận tiện
