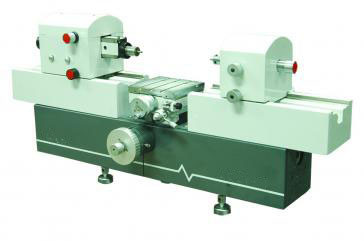

Universal Length Measuring Machine 0.1 um Resolution Profile Projector Measurement

Thông tin cơ bản
Place of Origin: China
Hàng hiệu: UNIMETRO
Model Number: UNIDL-36H
Minimum Order Quantity: 1
Giá bán: Discussible
Packaging Details: Wood case
Delivery Time: 30 work days
Payment Terms: T/T
Supply Ability: 3 per month
Thông tin chi tiết
Nghị quyết: 0,1 um Tải giai đoạn làm việc: 10kg
Đo lường tuyệt đối kích thước bên ngoài: 0 - 100mm Đo lường gia tăng kích thước bên ngoài: 0-750mm
Điểm nổi bật:

horizontal profile projector

,

profile projector machine


Mô tả sản phẩm



Máy chiếu hồ sơ quang học Máy đo độ dài đa năng Độ phân giải 0,1 um



Đặc trưng


Bệ máy được sử dụng gang hiệu suất cao, đã qua quá trình lão hóa, độ ổn định cao.

Trục đo sử dụng thiết kế vuông tối ưu, đảm bảo chuyển động ổn định trong quá trình đo.

Nhiều phụ kiện mạnh mẽ cho tùy chọn, đáp ứng yêu cầu đo lường khác nhau.

Nguồn sáng cách tử sử dụng máy phát tia hồng ngoại, có ưu điểm là điện áp thấp, dòng điện thấp, kích thước nhỏ, vòng đời dài.

Máy đo độ dài UNIDL-36H sử dụng hệ thống đo độ chính xác cao, theo nguyên lý Abbe, mang lại độ chính xác đo cao.

Dòng sản phẩm này sử dụng hệ thống cách tử quang học hiệu suất cao và hệ thống chia nhỏ, với độ chính xác và độ ổn định cao.

Bao gồm phần mềm mạnh mẽ, bù lỗi đọc và các lỗi do chênh lệch nhiệt độ gây ra, và chức năng tự động nhận dạng điểm quay đầu được bao gồm.


Thông số


Phạm vi đo (mm):
Kích thước bên ngoài: đo tuyệt đối 0-100, đo gia số 0-750
Kích thước bên trong: sử dụng móc đo nhỏ, (độ sâu tối đa 12, độ dày tối đa 50): 10-480
Sử dụng móc lớn (độ sâu tối đa 50, độ dày tối đa 85): 30-450
Sử dụng thiết bị đo điện: sử dụng móc đo điện là 1-60, khi sử dụng móc đa năng là 14-112

Độ phân giải: 0,1um

Độ chính xác: (nhiệt độ 20 ° C ± 0,2 ° C)


Người mẫuĐo kích thước bên ngoàiĐo kích thước bên trong
JD360,3um0,7um
JD36-H0,2um0,6um


Đường kính tâm ren trong đo:
Sử dụng móc nhỏ (đường kính nhỏ là 13-30)
Sử dụng móc lớn, đường kính nhỏ là 31-2 x (70 - độ dày thành), bước: 0,5 - 6
Đo đường kính tâm bên ngoài (mm): tối đa.200, sân 1 - 6
Lực đo (N): 0, 1.5, 2.5

Lỗi hiển thị giá trị:


Người mẫuĐo kích thước bên ngoàiĐo kích thước bên trong
JD362σ≤0.2um2σ≤0.4um
JD36-H2σ≤0.1um2σ≤0.3um


Giai đoạn làm việc phổ biến: kích thước lắp đặt (mm), khoảng 160 x 160
Phạm vi điều chỉnh độ cao (0-100) mm, hành trình ngang: 25 mm
Xung quanh trục Y nghiêng: ± 3 độ, quay giai đoạn làm việc: ± 4 độ
Tải giai đoạn làm việc: 10kg
Kích thước phù hợp đường kính bên trong của nắp đo: φ6H7
Đường kính bên ngoài của thanh bao đo và sự phù hợp bên trong của vỏ đo: φ6g6
Môi trường làm việc: nhiệt độ 20 ℃ ± 0,5 ℃, độ ẩm ≤60% RH
Cân nặng: 170kg
Kích thước (mm): 1060 X 390 X 450
