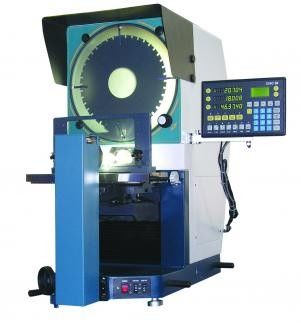

Horizontal Optical Digital Profile Projector Machine For Shaft Parts Measuring

Thông tin cơ bản
Place of Origin: China
Hàng hiệu: UNIMETRO
Model Number: UNPJ26-400H
Minimum Order Quantity: 1
Giá bán: Discussible
Packaging Details: Wood case
Delivery Time: 15 work days
Payment Terms: T/T
Supply Ability: 5 per month
Thông tin chi tiết
Truyền ánh sáng bề mặt: Sợi quang Cấu trúc quang học: Nằm ngang
Kích thước giai đoạn làm việc (mm): 450 x 150 Dải đo (mm): 250 x 150
Đo độ chính xác: 3 + L / 75um (L là chiều dài đo, đơn vị: mm) Tối đa tải (kg): 5
Điểm nổi bật:

digital profile projector

,

profile projector machine


Mô tả sản phẩm



Máy chiếu hồ sơ quang học nằm ngang Màn hình 400 mm để đo các bộ phận trục



Giới thiệu


Máy chiếu quang học ngang dòng UNPJ26-400H được thiết kế cho các ứng dụng thông thường, với thiết kế thông minh và vận hành dễ dàng, trục Z sử dụng cách dẫn hướng loại V hiệu suất cao, truyền tải nhẹ nhàng và thoải mái.

Hệ thống chiếu sáng đường viền được chuyển từ độ sáng cao sang độ sáng thấp, phù hợp với các phép đo của các bộ phận khác nhau.Hệ thống chiếu sáng chất lượng cao mang lại hình ảnh rõ ràng và độ phóng đại chính xác.

Ánh sáng bề mặt sử dụng sợi quang để truyền dẫn, kích thước nhỏ, độ sáng cao và hoạt động dễ dàng.Máy chiếu biên dạng quang ngang dòng UNPJ26-400H được nhúng với màn hình chiếu lớn, thiết kế quang ngang, nó là công cụ đo lường hoàn hảo cho các bộ phận trục.



Thông số


Kích thước giai đoạn làm việc (mm)

450 x 150

Phạm vi đo (mm)

250 x 150

Phạm vi lấy nét (mm)

0-80

Độ phân giải (mm)

0,001

Đo độ chính xác

0,001

Tối đatải (kg)

5




Ống kính

Phóng đại

10X

20X

50X

100X

Xem nhiều

φ40mm

φ20mm

φ8mm

φ4mm

Khoảng cách làm việc

88mm

81mm

54mm

45mm



Màn hình máy chiếu
Đường kính màn hình: 400mm
Phạm vi xoay: 0 - 360 độ
Độ phân giải góc quay: 1 '
Độ chính xác đo xoay: 4 '

Sai số phóng đại: 0,08%

Sự chiếu sáng

Ánh sáng đường viền và ánh sáng bề mặt: Đèn halogen 24V150W
Ánh sáng bề mặt: đèn halogen 24V150W, bao gồm thiết bị phản xạ

Môi trường làm việc

20 ℃ ± 5 ℃, độ ẩm 40% -70 % RH
Kích thước làm việc (mm): 687 x 443 x 942
Trọng lượng: 150kg



Thông tin công ty

Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine

Khách hàng & Đại lý của chúng tôi

Visual Measurement Machine
Visual Measurement Machine
Câu hỏi thường gặp
Visual Measurement MachineQ1: Bạn có phải là nhà máy hoặc công ty thương mại?
Visual Measurement MachineA1: Chúng tôi là một nhà máy sản xuất và cung cấp cho bạn câu trả lời nhanh nhất trong 24 giờ.
Visual Measurement MachineCâu hỏi 2: Công ty của bạn chủ yếu trong lĩnh vực nào?
Visual Measurement MachineA2: Chúng tôi chủ yếu sản xuất máy đo thị lực, máy đo tọa độ, đồ đạc CMM & VMM.
Visual Measurement MachineQ3: Làm thế nào để chọn thông số kỹ thuật phù hợp?
Visual Measurement MachineA3: Chỉ cần bạn cho chúng tôi biết sự đa dạng và kích thước của sản phẩm cần đo, đội ngũ chuyên nghiệp của chúng tôi sẽ tư vấn cho bạn thiết bị đo có thông số kỹ thuật phù hợp.
Visual Measurement MachineQ4: Bạn có chấp nhận dịch vụ tùy chỉnh không?
Visual Measurement MachineA4: Hãy chắc chắn!Chúng tôi có thể cung cấp không chỉ các loại máy thông thường mà còn cung cấp các loại máy tùy chỉnh theo nhu cầu của khách hàng.
Visual Measurement MachineQ5: Thời gian bảo hành của bạn là gì?
Visual Measurement MachineA5: Thời gian bảo hành sản phẩm của chúng tôi là 1 năm.Chất lượng sản phẩm của chúng tôi rất ổn định và chúng tôi có
cải tiến rất nhiều về một số bộ phận có thể bị vỡ.Bạn có thể yên tâm về chất lượng sản phẩm của chúng tôi.
