Nhà Sản phẩmMáy đo tọa độ 3D

Máy đo độ chính xác siêu chính xác cực đại của máy đo lường 1.1 μm

Máy đo độ chính xác siêu chính xác cực đại của máy đo lường 1.1 μm

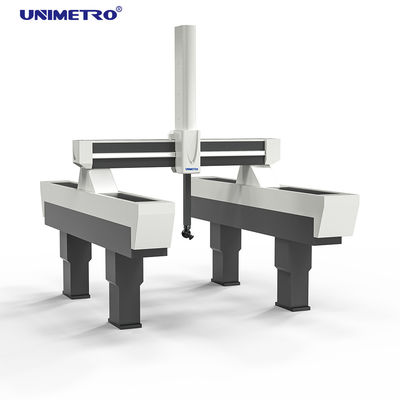

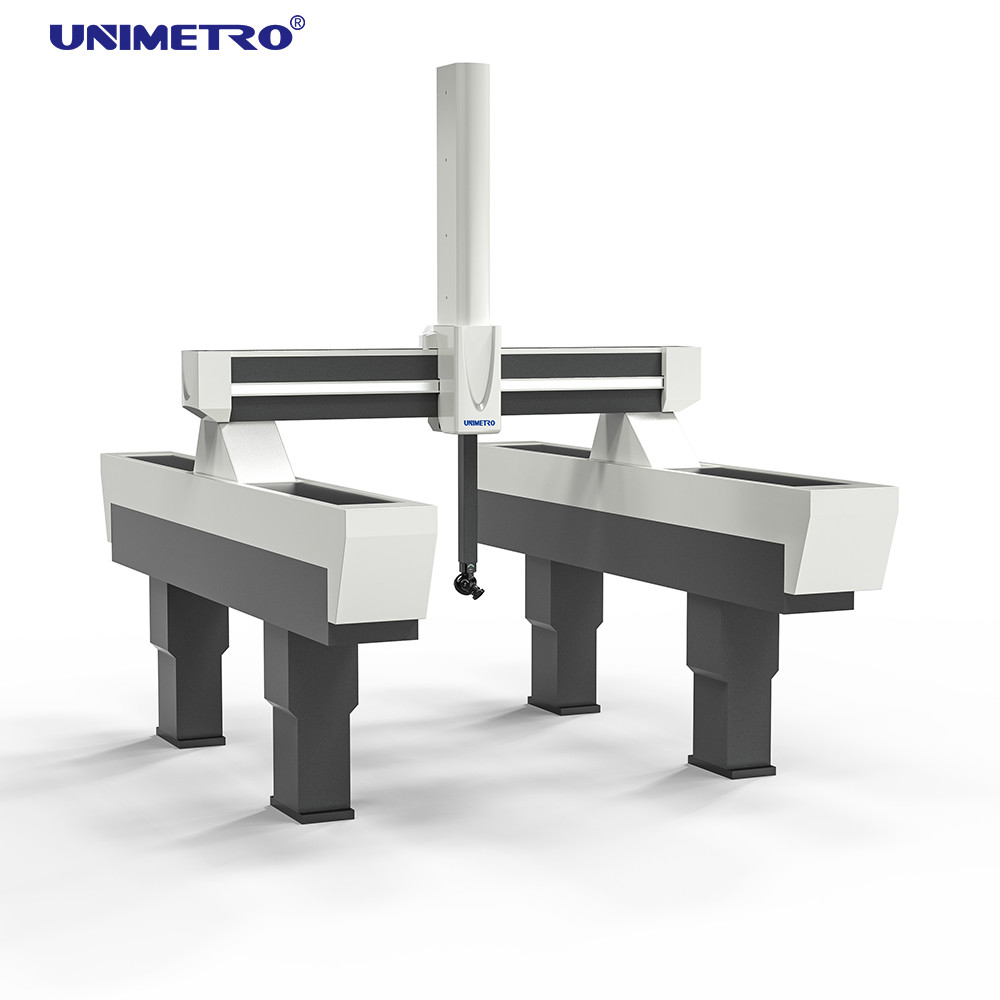

Super Accurate 3D Coordinate Measuring Machine 1.1 um Coordinate Measure Machine

Thông tin chi tiết sản phẩm:

Nguồn gốc: Trung Quốc
Hàng hiệu: UNIMETRO
Chứng nhận: CE
Số mô hình: Metroking

Thanh toán:

Số lượng đặt hàng tối thiểu: 1
chi tiết đóng gói: Trường hợp bằng gỗ
Thời gian giao hàng: 60 ngày làm việc
Điều khoản thanh toán: T/T
Khả năng cung cấp: 1 ngày 75 ngày
Liên hệ với bây giờ
Chi tiết sản phẩm
tài liệu: Đá granite Đường hướng trục Y: DUO hướng dẫn bằng đuôi hướng dẫn
Động cơ Servo: Động cơ servo công suất cao MPEE (um) S: Từ 1.1 + L / 400
MPEP (um) S: Từ 1,4

Máy đo độ chính xác siêu chính xác siêu chính xác From 1.1 um Institution

Tính năng, đặc điểm

Metroking loạt Máy đo tọa độ 3D là một sự phản ánh của kinh nghiệm của máy đo độ chính xác cao phát triển và sản xuất. Được chấp nhận bởi nhiều ngành công nghiệp, dòng sản phẩm Metroking trở thành mô hình điển hình trong ngành đo lường có độ chính xác cao. Nó phù hợp cho công việc đo độ chính xác cao và quét đường cong, cũng cho cơ quan chính thức và đo lường các mảnh tiêu chuẩn.

Máy đo độ tương phản CNC độ chính xác cao CNC Metroking sử dụng vật liệu granit, thiết kế phần tử hữu hạn và cấu trúc giàn, đảm bảo độ ổn định và độ tin cậy cao.

Tấm chùm granit, cơ sở máy hợp nhất, giai đoạn làm việc của cột và trục Z tạo thành cấu trúc khung kín, đảm bảo các tính năng ổn định cao, biến dạng thấp và tính ổn định nhiệt nổi bật.

Trục 3 của máy đo tọa độ 3 chiều của Metroking series sử dụng dây đồng bộ bằng thép mềm mềm tiên tiến làm hệ thống lái, quá trình chạy sẽ không tạo ra tiếng động, định vị nhanh và vòng đời dài.

Trục Y sử dụng cách hướng dẫn bằng ống nhòm DUO như là hệ thống lái xe, sử dụng trục trung tâm 3 trục, thang đo độ chính xác cao được lắp ở vị trí trung tâm, hạn chế độ lệch của trục, giảm thiểu sai số abbe.

Sử dụng động cơ servo công suất cao, phần lớn cải thiện hiệu suất điều khiển chuyển động, đạt được tốc độ tăng tốc, phanh và chạy nhanh hơn.

Máy đo tọa độ Metroking series sử dụng hệ thống không khí hiệu suất cao, trục Z có cân bằng không khí, cải thiện độ chính xác định vị cũng làm cho chuyển động trở nên đáng tin cậy và trơn tru. 3 mức hệ thống lọc chính xác, đảm bảo một vòng đời dài của hướng dẫn. Sử dụng dây cáp điện và dây cáp cao cấp, đảm bảo sự ổn định của thiết bị điện tử.

Được cung cấp bởi Renishaw

Bộ điều khiển dòng Renishaw UCC tiên tiến

Điều khiển phổ quát cho máy đo tọa độ 3D

Metroking series Máy đo tọa độ 3D tương thích với các đầu dò kích hoạt dây và các đầu dò quét liên lạc. Ngoài ra các đầu dò quét đường bằng laser, đầu quét độ chính xác cao và đầu đo góc quay số CCD CCD độ phân giải cao của CCD, để đạt được độ chính xác cao, khả năng quét cao tốc độ phức tạp (Kỹ thuật ngược dòng), đo không tiếp xúc chính xác với độ chính xác cao.

Thông số

Mô hình Trục Đo độ chính xác Thứ nguyên Không gian làm việc Cân nặng Tải tối đa
Phạm vi khắc nghiệt ISO10360-2: 2001 / GB / T16857.2-2006
X Y Z S Lx Ly Lz Wx Wy Wz
Mm Mm Mm MPEE (um) MPEP (um) Mm Mm Mm Mm Mm Mm kilogam kilogam
NCF553 500 500 300 Từ 1.1 + L / 400 Từ 1,4 1600 1400 2550 600 600 400 6000 300
NCF564 500 600 400 Từ 1.2 + L / 400 Từ 1,5 1600 1600 2750 600 700 500 6200 350
NCF575 500 700 500 Từ 1.4 + L / 400 Từ 1,5 1600 1800 2950 600 800 600 6800 500
NCF686 600 800 600 Từ 1.4 + L / 400 Từ 1,5 1700 2000 3150 700 900 700 7200 600
NCF8106 800 1000 600 Từ 1.2 + L / 400 Từ 1,5 1900 2400 3150 900 1100 700 7800 700
NCF10126 1000 1200 600 Từ 1.5 + L / 400 Từ 1,8 2100 2800 3150 1100 1300 700 9800 800

Điều kiện làm việc

Điện áp: 220V

Áp suất không khí: 0.7-1.0Mpa

Độ chính xác của bộ lọc: 0.3um

Cấp không khí: 0.12-0.45m³ / phút

Nhiệt độ: 18-22 ° C

Chu kỳ Nhiệt độ Hàng giờ: 1 ° C / h

Nhiệt Gradient: 1 ° C / m

Độ ẩm tương đối: 55% -65%
