Hướng dẫn vận hành Máy đo tầm nhìn 2D / 3D Độ chính xác cao

Thông tin cơ bản
Nguồn gốc: Trung Quốc
Hàng hiệu: UNIMETRO
Chứng nhận: CE,ISO
Số mô hình: Căn bản
Số lượng đặt hàng tối thiểu: 1
Giá bán: Discussible
chi tiết đóng gói: Trường hợp bằng gỗ
Thời gian giao hàng: 15 ngày làm việc
Điều khoản thanh toán: T/T
Khả năng cung cấp: 30 bộ mỗi tháng
Thông tin chi tiết
tên sản phẩm: Máy đo thị lực Dải đo: 200*100*150mm
giai đoạn làm việc: 550*540*930 Cân nặng: 140
Vật kính: Ống kính thu phóng được giữ thủ công Chế độ chuyển động trục: Hướng dẫn sử dụng trục X, Y, Z
độ phóng đại: 18-188X Máy ảnh: Máy ảnh CCD màu công nghiệp
Đo độ phân giải: 0,5um (0,1um Tùy chọn) chiếu sáng: 8 phần LED có thể lập trình, đèn đường viền LED song song
Điểm nổi bật:

hệ thống đo thị lực

,

hệ thống đo thị lực

,

Máy đo thị lực vận hành bằng tay


Mô tả sản phẩm

Hướng Dẫn Sử Dụng Máy Đo Thị Lực Đo 2D/3D Độ Chính Xác Cao

◉ Máy đo thị giác là một công cụ được sử dụng để đo kích thước vật lý chính xác, độ chính xác lên đến mức micron, Là một công cụ đo quang học sử dụng máy ảnh để chụp ảnh chi tiết gia công, phân tích pixel hình ảnh và tính toán kích thước 2D bằng thước đo phần mềm.

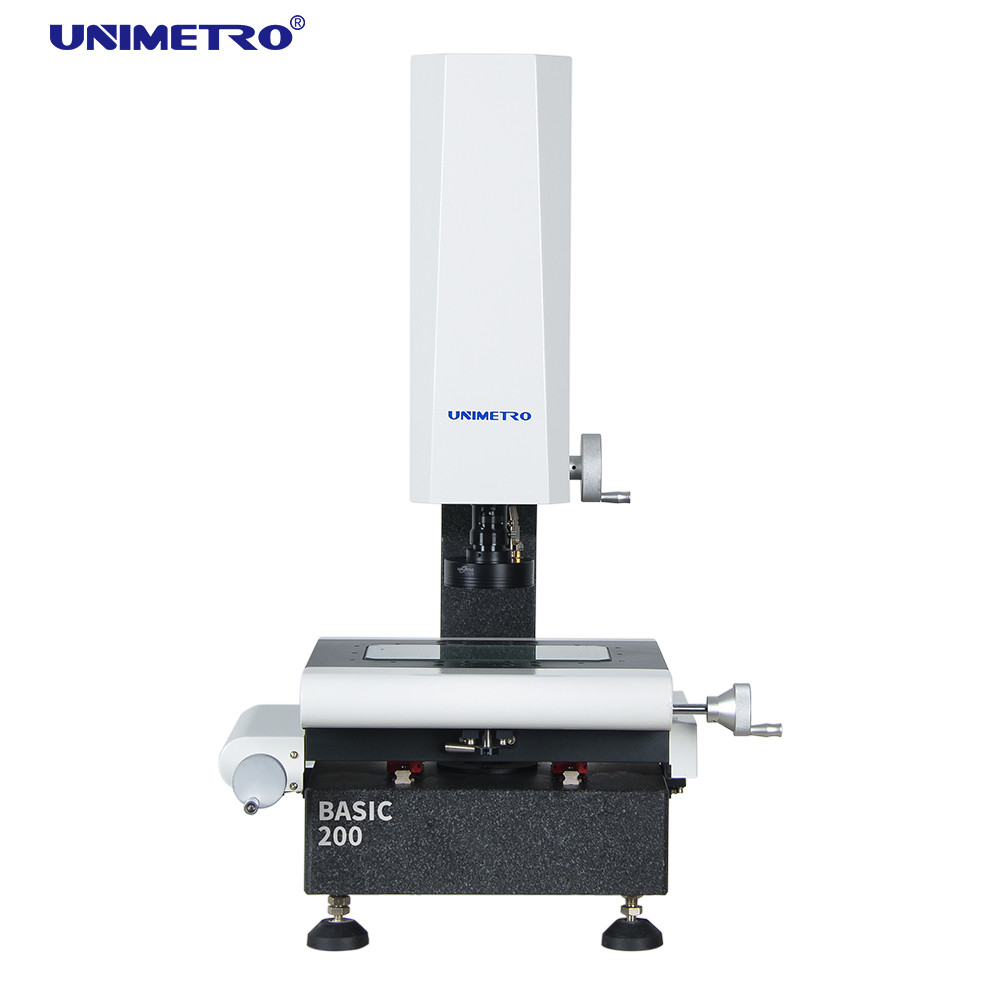

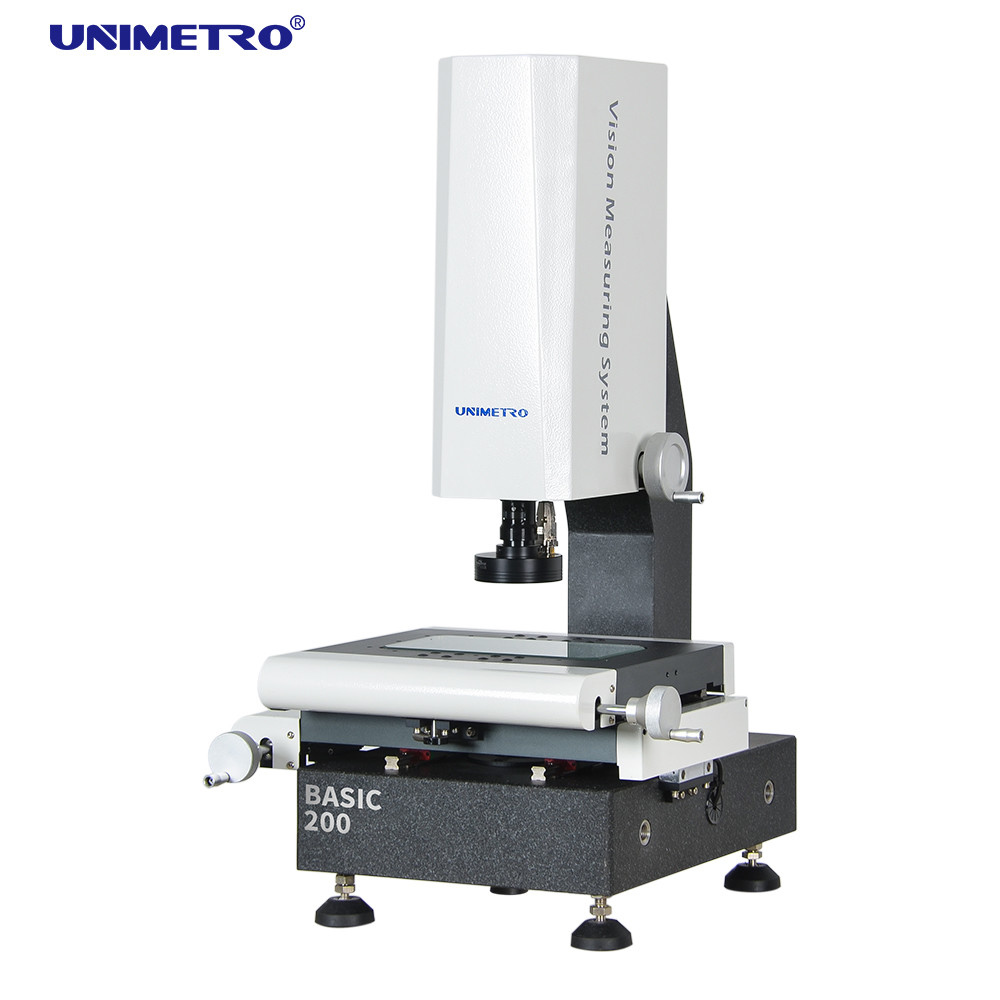

◉ Dòng máy đo thị lực BASIC Series được thiết kế và phát triển bởi UNIMETRO, đây là dòng máy phổ biến phù hợp với hầu hết các ứng dụng đo kích thước 2D chính xác và người dùng cuối từ các ngành công nghiệp khác nhau như Khuôn mẫu, Điện tử, Bán dẫn, Ép nhựa, Sản phẩm 3C, Y tế chăm sóc, Hàng không ... vv Đây là một công cụ quan trọng được sử dụng trong quy trình kiểm soát chất lượng sản phẩm của bạn, đảm bảo độ chính xác về kích thước sản phẩm của bạn, làm cho sản phẩm của bạn cạnh tranh hơn.
◉ VMM dòng CƠ BẢN là mẫu phổ biến nhất cho hầu hết các nhà máy sản xuất các bộ phận chính xác.Nó phù hợp cho ứng dụng đo mẫu số lượng nhỏ.Điều khiển thủ công 3 trục, với phần mềm thân thiện với người dùng, cho phép người vận hành quản lý việc sử dụng máy trong thời gian rất ngắn.



Hướng dẫn vận hành Máy đo tầm nhìn 2D / 3D Độ chính xác cao 0 Hướng dẫn vận hành Máy đo tầm nhìn 2D / 3D Độ chính xác cao 1 Hướng dẫn vận hành Máy đo tầm nhìn 2D / 3D Độ chính xác cao 2



◉ Sử dụng đá granit có độ chính xác và độ ổn định cao làm đế máy và cột, với cảm biến tuyến tính độ phân giải cao 3 trục 0,0005mm
----Đảm bảo hiệu suất và độ chính xác cao của mỗi máy.
◉ Sử dụng đường dẫn tuyến tính HIWIN và đường ray dẫn hướng tuyến tính có độ chính xác cao, với giai đoạn gia công nhôm và xử lý bề mặt anot hóa cứng.
---- Đảm bảo hiệu suất động cao và vòng đời sử dụng lâu dài của máy.
◉ Sử dụng hộp điều khiển lõi tích hợp do UNIMETRO phát triển, dành cho thang đo tuyến tính, điều khiển ánh sáng và truyền tín hiệu đầu dò cảm ứng.
---- Đảm bảo dễ dàng đi dây và bảo trì.Tăng cao độ ổn định của máy.
◉ Đèn LED viền có thể lập trình với đường đi ánh sáng song song, tránh làm biến dạng hình ảnh.
---- Đảm bảo độ chính xác của phép đo.
◉ Với đèn vòng LED điều khiển bằng phần mềm 8 phần, cung cấp nhiều góc chiếu sáng và độ sáng.
---- Phù hợp với các bộ phận có hình dạng và vật liệu khác nhau.
◉ Các thông số ánh sáng có thể được ghi lại trong chương trình đo bộ phận, người dùng không cần phải điều chỉnh trong quá trình đo.
---- Sử dụng thân thiện và thuận tiện.

Thông số

Người mẫu CƠ BẢN 200 CƠ BẢN 300 CƠ BẢN 400 CƠ BẢN 500
Kích thước(mm)(L*W*H) 550*540*930 600*740*980 700*840*980 800*940*980
Phạm vi đo (mm)(X*Y*Z) 200*100*150 300*200*200 400*300*200 500*400*200
Độ chính xác của phép đo (μm) 2,5+L/100 2,5+L/100 2,5+L/100 3+l/100
Độ lặp lại (μm) 2,5 2,5 2,5 3
Trọng lượng (kg) 140kg 190kg 240kg 290kg
Hình ảnh và Đo lường CCĐ Máy ảnh kỹ thuật số HD 1,2M pixel
ống kính Ống kính thu phóng lõm thủ công 0,7-4,5X với cảm biến phản hồi tín hiệu phóng đại
độ phóng đại 18-195X (Chỉ để tham khảo. Với máy ảnh và ống kính khác nhau, độ phóng đại sẽ khác nhau.)
Góc nhìn 8.1~1.3mm
khoảng cách làm việc 80mm
Độ phân giải tỷ lệ tuyến tính 0,5 μm (0,1μm cho tùy chọn)
hệ thống lái xe Điều khiển thủ công trục X,Y,Z
chiếu sáng Có thể lập trình 4 phần ánh sáng bề mặt vòng LED, ánh sáng đường viền LED song song, 8 phần ánh sáng vòng LED, đồng trục, cho tùy chọn

Chức năng phần mềm

◉ Nhập tệp CAD và đo
◉ Mảng bộ phận và đo lường vĩ mô
◉ Lấy nét tự động và đo chiều cao
◉ Chức năng định vị giúp xác định vị trí nhanh
◉ Chức năng đo hình học mạnh mẽ
◉ Nhiều báo cáo dữ liệu và chức năng xuất dữ liệu đồ họa


◉ Chương trình người dùng linh hoạt
◉ Tạo các phần tử tham chiếu
◉ Chức năng phát hiện cạnh mạnh mẽ
◉ Hỗ trợ nhiều phụ kiện bên ngoài
◉ Tự động tính dung sai hình học của các yếu tố
◉ Đo lường sản xuất phức tạp nhanh chóng và thuận tiện
