OEM ODM Gantry Máy đo video CNC để kiểm tra phôi lớn

Thông tin cơ bản
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: UNIMETRO
Chứng nhận: CE,ISO
Số mô hình: ANH TA
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: Negotiable
chi tiết đóng gói: Hộp gỗ + Gói hút chân không
Thời gian giao hàng: 20 ngày
Điều khoản thanh toán: L / C, D / A, D / P, T / T, Western Union, MoneyGram
Khả năng cung cấp: 20 bộ mỗi tháng
Thông tin chi tiết
Người mẫu: ANH TA tên sản phẩm: Máy đo video CNC loại giàn để kiểm tra phôi lớn
Độ lặp lại: 2,5um Sự chính xác: 2,5 + L / 200um
Độ phân giải tỷ lệ tuyến tính: 0,1um Chế độ đo: Hoàn toàn tự động
Ủng hộ: OEM, ODM, Tùy chỉnh Khung cảnh ứng dụng: Phòng thí nghiệm / Công nghiệp
Sự bảo đảm: 12 tháng Phụ kiện tùy chọn: Đầu dò Renishaw / Đầu dò laser, v.v.
Điểm nổi bật:

Máy đo video loại giàn

,

Máy đo video 2

,

5um


Mô tả sản phẩm

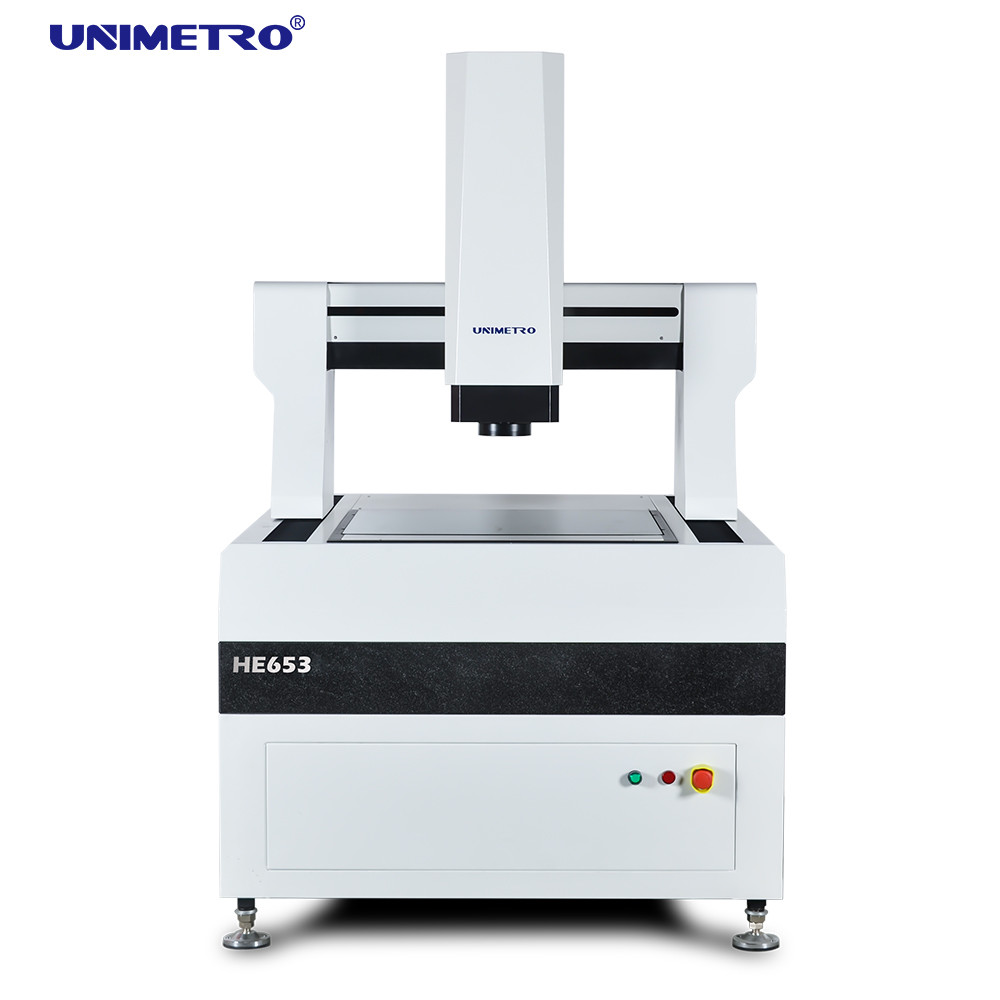

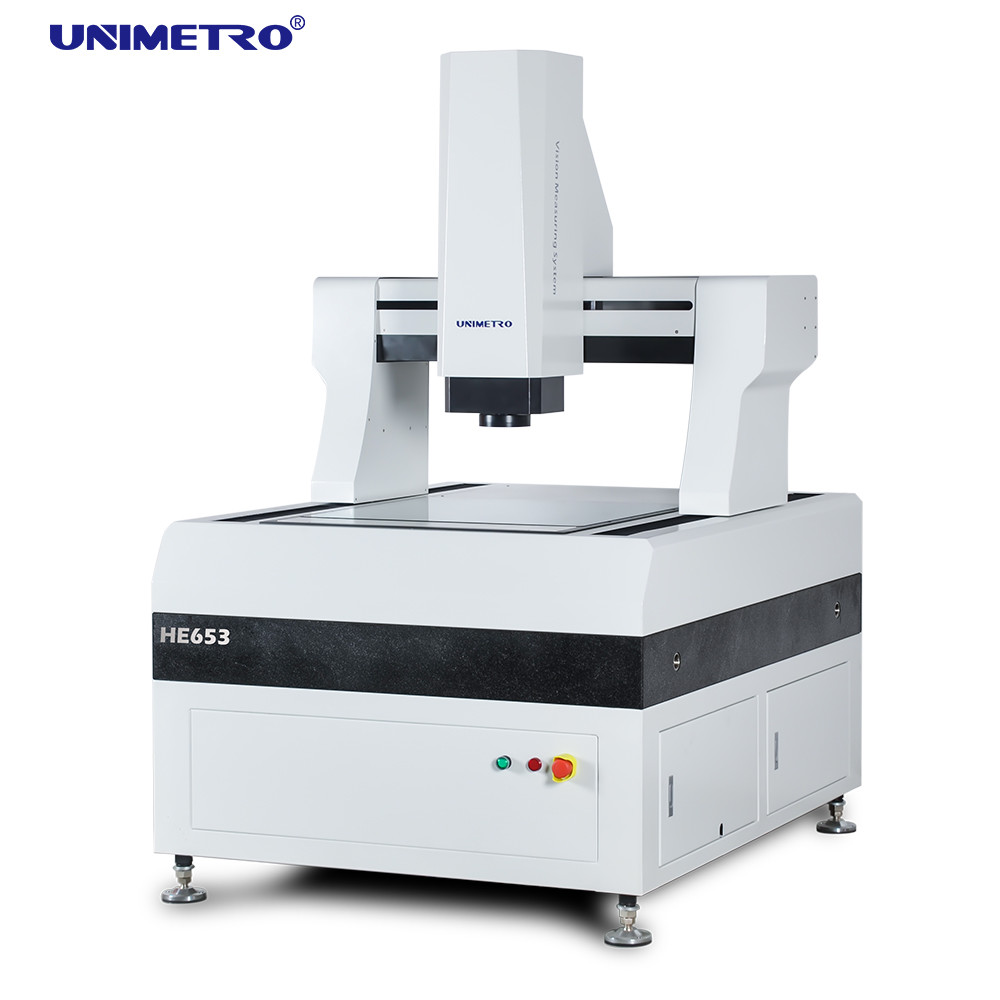

Máy đo video CNC loại giàn để kiểm tra phôi lớn



Sản phẩm Overiew



Dòng HE của hệ thống đo thị lực tự động loại giàn hiệu quả cao được thiết kế đặc biệt để đo lường với độ chính xác cao và quy mô lớn.Nó sử dụng cấu trúc cầu di động hoàn toàn khép kín để giữ cho công việc đo lường được cố định.Nó kết hợp hữu cơ độ chính xác cao và hiệu quả cao để phát hiện hiệu quả các thông số hình học của các sản phẩm khác nhau.Hiện nay, nó chủ yếu được sử dụng trong bảng mạch PCB, đồng cán mỏng, kính phẳng, mô-đun tinh thể lỏng, khuôn dao, vật liệu cách điện, kim loại tấm chính xác và các loại khác.

OEM ODM Gantry Máy đo video CNC để kiểm tra phôi lớn 0





Thông số

Người mẫu

HE 652

HE862

HE1080

HE1210

HE1512

HE1812

Hành trình X, Y (mm)

500 * 600

600 * 800

800 * 1000

1000 * 1200

1200 * 1500

1200 * 1800

Hành trình trục Z (mm)

200 (có thể nâng lên theo yêu cầu của khách hàng)

Dung tải

xấp xỉ.35 kg

Kích thước (mm)

1700 * 1180 * 1750

1700 * 1280 * 1750

1900 * 1480 * 1750

2100 * 1680 * 1750

2500 * 1880 * 1750

2700 * 1880 * 1750

Trọng lượng (kg)

1500

1800

2900

3200

4400

4800

Nghị quyết

0,5μm (0,1um cho tùy chọn)

Máy ảnh

Máy ảnh kỹ thuật số GIGA HD 2M

Ống kính zoom

ống kính zoom tự động chuyên nghiệp Độ phóng đại ống kính zoom: 1 ~ 10X

Phóng đại video

18 ~ 195X (Theo các kiểu máy ảnh khác nhau của máy ảnh đã chọn, độ phóng đại của máy ảnh sẽ thay đổi; độ phóng đại thực tế tùy thuộc vào dữ liệu đo được)

FOV

8,1 ~ 1,3mm (Theo các sơ đồ kết hợp khác nhau của máy ảnh và ống kính, trường xem sẽ thay đổi tương ứng và trường xem thực tế tùy thuộc vào dữ liệu được đo)

Sự chính xác*

≤ (3 + L / 200) μm

Sự chiếu sáng

Chiếu sáng bề mặt LED 5 vòng 8 phần có thể lập trình (ánh sáng vòng 40 phần, ánh sáng đồng trục, ánh sáng vòng nhiều màu có thể di chuyển cho tùy chọn)





Đặc trưng

Thiết kế cấu trúc cứng nhắc cao:


1) Toàn bộ cấu trúc cầu chuyển động khung kín được sử dụng, phôi đo được cố định, khả năng chịu lực lớn và hiệu suất chuyển động tốt.
2) Đưa công nghệ phân tích phần tử hữu hạn vào thiết kế cơ khí để đảm bảo kết cấu cơ khí có độ cứng cao và độ chính xác cao.
3) Cơ sở đá granit cấp 000, độ bền cao, chống ăn mòn và ổn định tốt.
4) Bàn làm việc xử lý bề mặt oxit nhôm, kiểm soát hành động nhanh chóng và linh hoạt, bền và đẹp.


Cấu hình chính xác cao:

1) Thước lưới mở RENISHAW, độ phân giải 0,5um, độ chính xác cao và độ ổn định tốt.
2) Đường ray dẫn hướng tuyến tính chính xác, trục vít bi của máy mài và động cơ servo AC đảm bảo sự ổn định của độ chính xác định vị của hệ thống máy.
3) Máy ảnh kỹ thuật số Giga màu độ nét cao 2M pixel đáp ứng yêu cầu quan sát rõ ràng và đo lường ổn định.
4) Ống kính quang học độ nét cao 6,5x, zoom tự động chính xác, hiệu chỉnh pixel nhanh chóng.
5) Nguồn sáng bề mặt LED 5 vòng 8 vùng có thể lập trình, hệ thống nguồn sáng đường viền LED truyền song song, điều chỉnh độ sáng 256 mức thông minh.
6) Điều khiển CNC đầy đủ trục, ổ đĩa động cơ servo vòng kín AC hoàn toàn.


Đa cảm biến tùy chọn để đo 3D:

Dụng cụ đo thị lực kiểu giàn lớn dòng HE có thể được trang bị nhiều loại cảm biến 3d để đo tổng hợp 2D / 3D toàn diện.Nó cũng có thể được trang bị các cảm biến không tiếp xúc như đầu dò và laser.Nó cũng hỗ trợ giá đỡ đầu dò RENSHAW đầy đủ, để người dùng có thể hoàn thành việc chuyển đổi tự động phép đo toàn tỷ lệ trên một thiết bị, cải thiện đáng kể năng suất.
