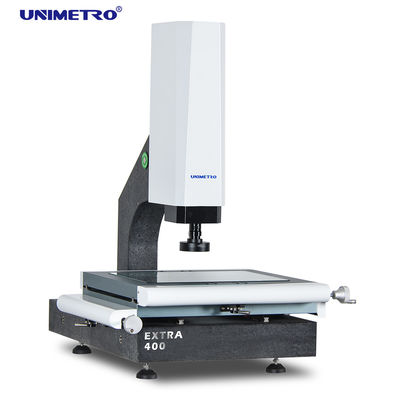

Máy đo quang học OEM ODM không tiếp xúc với chức năng lấy nét tự động

Thông tin cơ bản
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: UNIMETRO
Chứng nhận: CE,ISO
Số mô hình: Thêm
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: Negotiable
chi tiết đóng gói: Hộp gỗ + Gói hút chân không
Thời gian giao hàng: 7 ngày
Điều khoản thanh toán: L / C, D / A, D / P, T / T, Western Union, MoneyGram
Khả năng cung cấp: 80 bộ mỗi tháng
Thông tin chi tiết
Người mẫu: Thêm tên sản phẩm: Máy đo không tiếp xúc quang học với chức năng lấy nét tự động
Độ lặp lại: 2,5um Sự chính xác: 2,5 + L / 100um
Độ phân giải tỷ lệ tuyến tính: 0,5um Chế độ đo: Bán tự động
Ủng hộ: OEM, ODM, Tùy chỉnh Khung cảnh ứng dụng: Phòng thí nghiệm / Công nghiệp
Sự bảo đảm: 12 tháng
Điểm nổi bật:

Máy đo không tiếp xúc ODM

,

Máy đo quang không tiếp xúc OEM

,

Máy đo không tiếp xúc Tự động lấy nét


Mô tả sản phẩm

Máy đo không tiếp xúc quang học với chức năng lấy nét tự động



TỔNG QUAN VỀ SẢN PHẨM

Máy đo thị lực bán tự động dòng EXTRA cung cấp cho khách hàng chức năng đo lường và trải nghiệm người dùng ngoài các sản phẩm thông thường.Đầy đủ các loại điều khiển servo trục z, cấu hình tiêu chuẩn của bộ tạo xung tay để kiểm soát tốt và tinh chỉnh chuyển động trục Z, với chức năng lấy nét hình ảnh tự động, hiệu quả đo và trải nghiệm người dùng của bạn được cải thiện đáng kể.







THÔNG SỐ KỸ THUẬT

Người mẫu EXTRA 200 EXTRA 300 EXTRA 400 EXTRA 500
Kích thước (mm) (L * W * H) 500 * 540 * 930 600 * 740 * 980 700 * 840 * 980 800 * 940 * 980
Phạm vi đo (mm) (X * Y * Z) 200 * 100 * 150 300 * 200 * 200 400 * 300 * 200 500 * 400 * 200
Độ chính xác đo (μm) 2,5 + L / 100 2,5 + L / 100 2,5 + L / 100 3 + L / 100
Độ lặp lại (μm) 2,5 2,5 2,5 3
Trọng lượng (kg) 140kg 190kg 240kg 290kg
Hình ảnh và Đo lường CCD 200mm (có thể nâng lên theo yêu cầu của khách hàng)
Ống kính Ống kính zoom có ​​móp bằng tay 0,7-4,5X / Ống kính zoom tự động 1-10X
Phóng đại 18-195X (Chỉ để tham khảo. Với các máy ảnh và ống kính khác nhau, độ phóng đại sẽ khác nhau.)
Góc nhìn 8,1 ~ 1,3mm
Khoảng cách làm việc 108mm
Độ phân giải tỷ lệ tuyến tính 0,5 μm (0,1μm cho tùy chọn)
Hệ thống lái xe Điều khiển bằng tay trục X, Y, điều khiển CNC vòng kín trục Z và chức năng AUTU FOCUS có sẵn
Sự chiếu sáng Ánh sáng bề mặt vòng LED 4 phần có thể lập trình, ánh sáng đường viền LED song song, ánh sáng vòng LED 8 phần, đồng trục, cho tùy chọn











TÍNH NĂNG, ĐẶC ĐIỂM

◆ Kiểm soát chi tiết chất lượng

1. Cơ sở và cột đá granit, độ ổn định tuyệt vời;

2. Giai đoạn làm việc bằng nhôm, làm cho việc điều khiển chuyển động phản ứng nhanh và linh hoạt;
3. Giai đoạn làm việc với bề mặt oxy hóa cứng xử lý chống trầy xước;
4. Tiêu chuẩn với hướng dẫn tuyến tính chính xác, trục vít bi mài và động cơ servo AC, v.v., để đảm bảo độ chính xác và ổn định của hệ thống chuyển động;
5. Hệ thống điều khiển tích hợp, được nhúng với điều khiển chuyển động, và tất cả các điều khiển tín hiệu như chiếu sáng và đọc thang đo tuyến tính, đảm bảo hiệu suất của máy cực kỳ ổn định.

Cấu hình hiệu suất cao
1. X, Y điều khiển bằng tay hai trục để đạt được vị trí chính xác;
2. Trục Z sử dụng hệ thống dẫn hướng tuyến tính và điều khiển động cơ servo có độ chính xác cao để thực hiện lấy nét tự động, loại bỏ lỗi lấy nét nhân tạo, cải thiện độ chính xác và độ ổn định của phép đo;
Thước tuyến tính chính xác cao 3.0,5um và bàn làm việc chính xác đảm bảo rằng độ chính xác của máy là ≤ 2,5 + L / 100um;
4. Thanh đánh bóng không răng có độ chính xác cao và thiết bị khóa di chuyển nhanh được sử dụng để đảm bảo lỗi quay lại của bàn làm việc trong vòng 2um;
5. CCD màu công nghiệp độ phân giải cao đảm bảo chất lượng hình ảnh rõ ràng, không bị biến dạng và đáp ứng nhu cầu quan sát rõ ràng và đo lường chính xác;
6. Ống kính thu phóng tín hiệu điện tử phản hồi tín hiệu điện tử zoom HD 0,7-4,5x, phần mềm có thể nhanh chóng và tự động xác định độ phóng đại và thực hiện hành động thu phóng tương ứng, làm cho các bước đo đơn giản hơn;

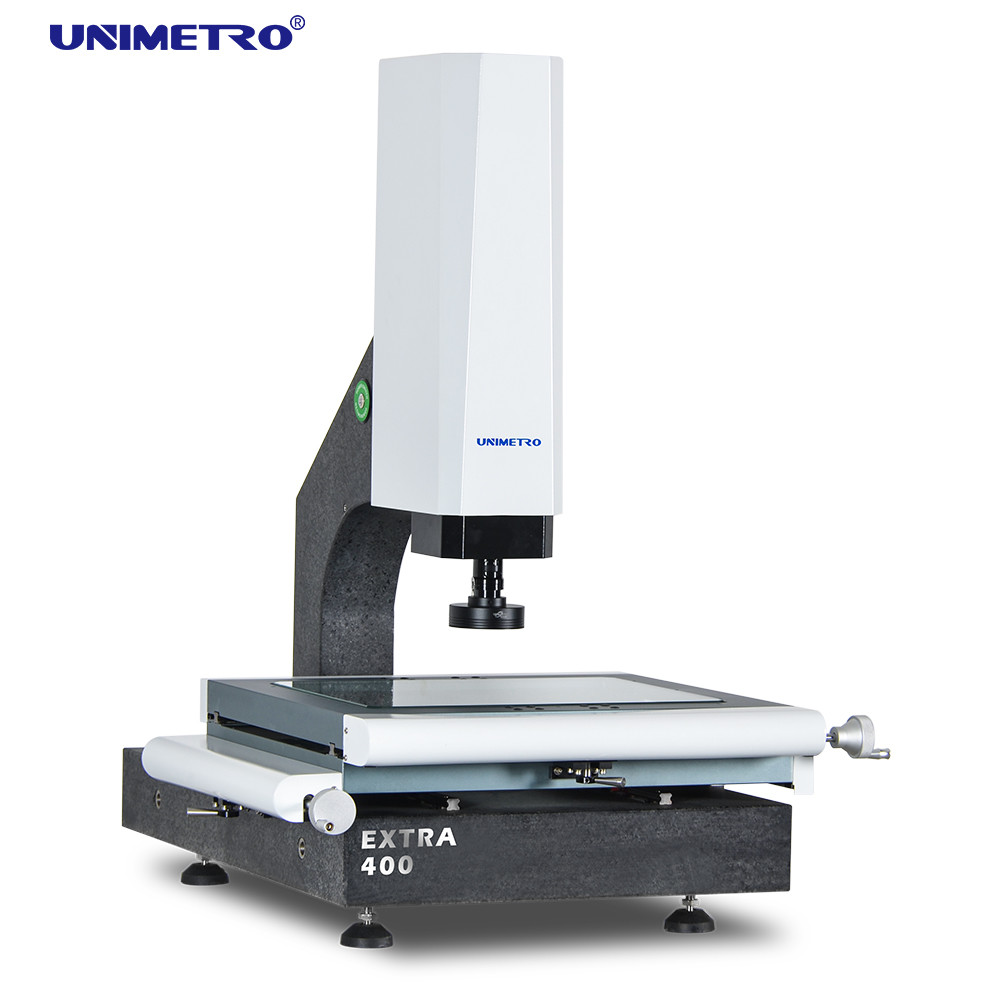

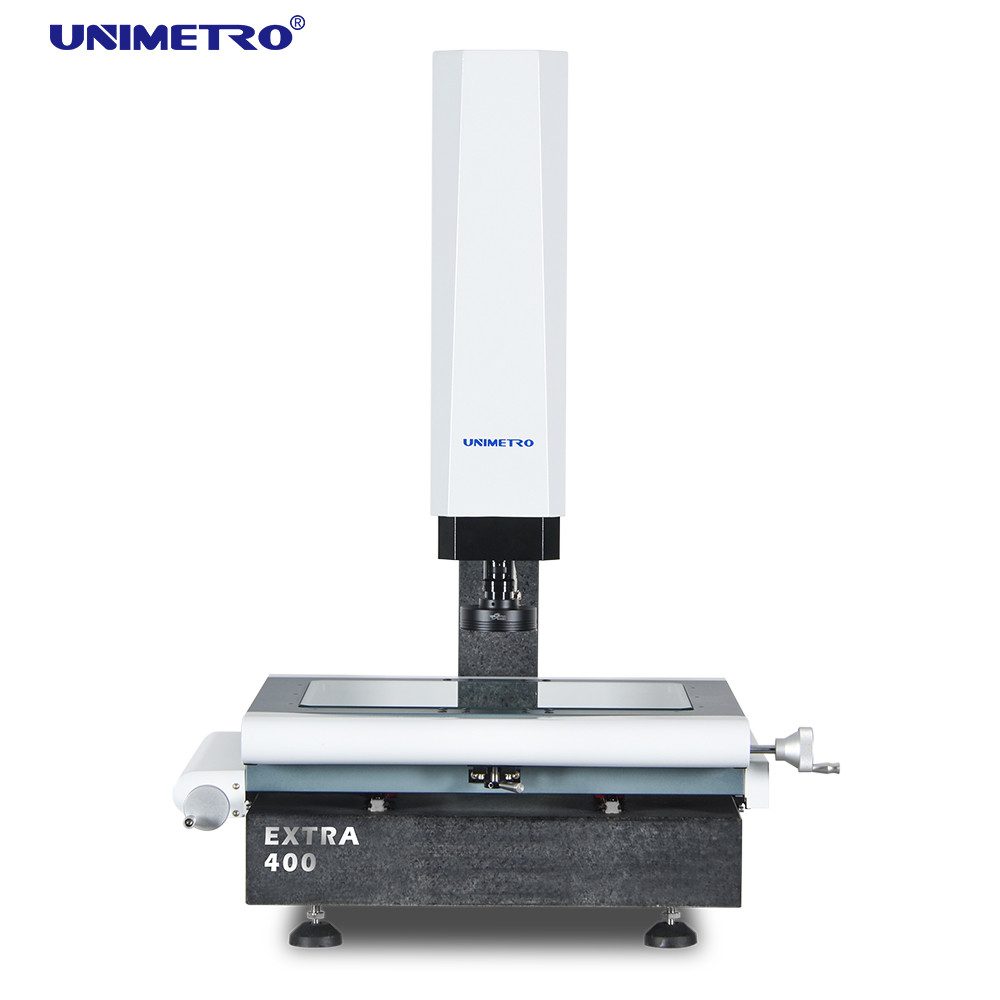

Máy đo quang học OEM ODM không tiếp xúc với chức năng lấy nét tự động 0
◆ Phần mềm đo lường hiệu quả
1. Máy đo thị lực Dòng EXTRA tương thích với nhiều tùy chọn phần mềm đo mạnh mẽ.Đó là với chức năng đo đa dạng, có thể đo các yếu tố hình học như điểm, đường tròn, đường thẳng, góc, góc, v.v., cũng như các kích thước như khoảng cách, độ tròn, độ thẳng, độ đồng tâm, v.v.
2. Giao diện hoạt động đơn giản và dễ hiểu làm cho phép đo đơn giản và hiệu quả hơn;
3. Nhập và so sánh tệp CAD, dễ dàng xuất báo cáo đo và phân tích SPC dữ liệu kết quả đo

◆ Khả năng mở rộng linh hoạt
1. Dòng phụ CMM tương thích với dòng đầu dò Renishaw (tùy chọn), và người dùng có thể dễ dàng nhận ra các chức năng đo hai chiều và ba chiều trên một máy.Phần mềm có thể tính toán độ lệch giữa thấu kính quang học và đầu dò cảm ứng để đảm bảo rằng tất cả các kết quả đo đều nằm trong một hệ tọa độ.
2. Kết quả đo có thể được xuất ra đồ họa 3D để ứng dụng kỹ thuật đảo ngược.
3. Có thể lựa chọn nhiều loại cảm biến không tiếp xúc và hệ thống sửa chữa nhanh chóng để đáp ứng các yêu cầu đo lường khác nhau của các khách hàng khác nhau
4. Ánh sáng đường viền màu xanh lá cây có thể được chọn để làm cho nó linh hoạt và mạnh mẽ hơn cho các bộ phận khác nhau của vật liệu hoặc hình dạng khác nhau, đồng thời cung cấp các ứng dụng đo lường mạnh mẽ hơn.
