Kích thước: | 600 * 740 * 980mm | Dải đo: | 300 * 200 * 200 |
---|---|---|---|
Đo độ chính xác: | 2,5 + L / 100 | Trọng lượng: | 190kg |
Độ lặp lại: | 2,5μm | ||
Điểm nổi bật: | Máy đo bằng hình ảnh LED,Máy đo bằng hình ảnh có độ chính xác cao,Máy đo bằng hình ảnh phản ứng nhanh |
Máy đo thị giác dẫn của chúng tôi có tính năng dưới đây:► Đế và cột bằng đá granit, độ ổn định tuyệt vời;
► Trục Z sử dụng hệ thống dẫn hướng tuyến tính và điều khiển động cơ servo có độ chính xác cao để thực hiện lấy nét tự động, loại bỏ lỗi lấy nét nhân tạo, đồng thời cải thiện độ chính xác và độ ổn định của phép đo;
► Giai đoạn làm việc bằng nhôm, giúp điều khiển chuyển động phản ứng nhanh và linh hoạt;
► Nguồn sáng bề mặt LED 3 vòng 4 phần có thể lập trình, hệ thống nguồn sáng đường viền LED truyền song song và mô-đun điều chỉnh ánh sáng tích hợp của phần mềm có thể tự do điều khiển độ sáng của ánh sáng trong 3 vòng và 4 vùng.
Các cấu hình của máy đo thị giác dẫn của chúng tôi như sau:
● Thang đo tuyến tính độ phân giải 0,5um 3 trục
● Chức năng lấy nét tự động hiệu suất cao
● Tương thích với đầu dò cảm ứng Renishaw
● Giai đoạn gia công nhôm và anodizing cứng
● 3 vòng 8 vòng điều khiển phần mềm đèn LED vòng và có thể lập trình
● Điều khiển phần mềm ánh sáng đường viền LED song song và có thể lập trình
● Máy ảnh kỹ thuật số HD 1,2M pixel
● Hộp điều khiển lõi tích hợp
● Điều khiển cơ giới trục Z
● Đường dẫn hướng tuyến tính HIWIN
● Bộ tạo xung thủ công để điều khiển chuyển động trục Z
● Với chỉ báo Laser để định vị và lấy nét phụ trợ

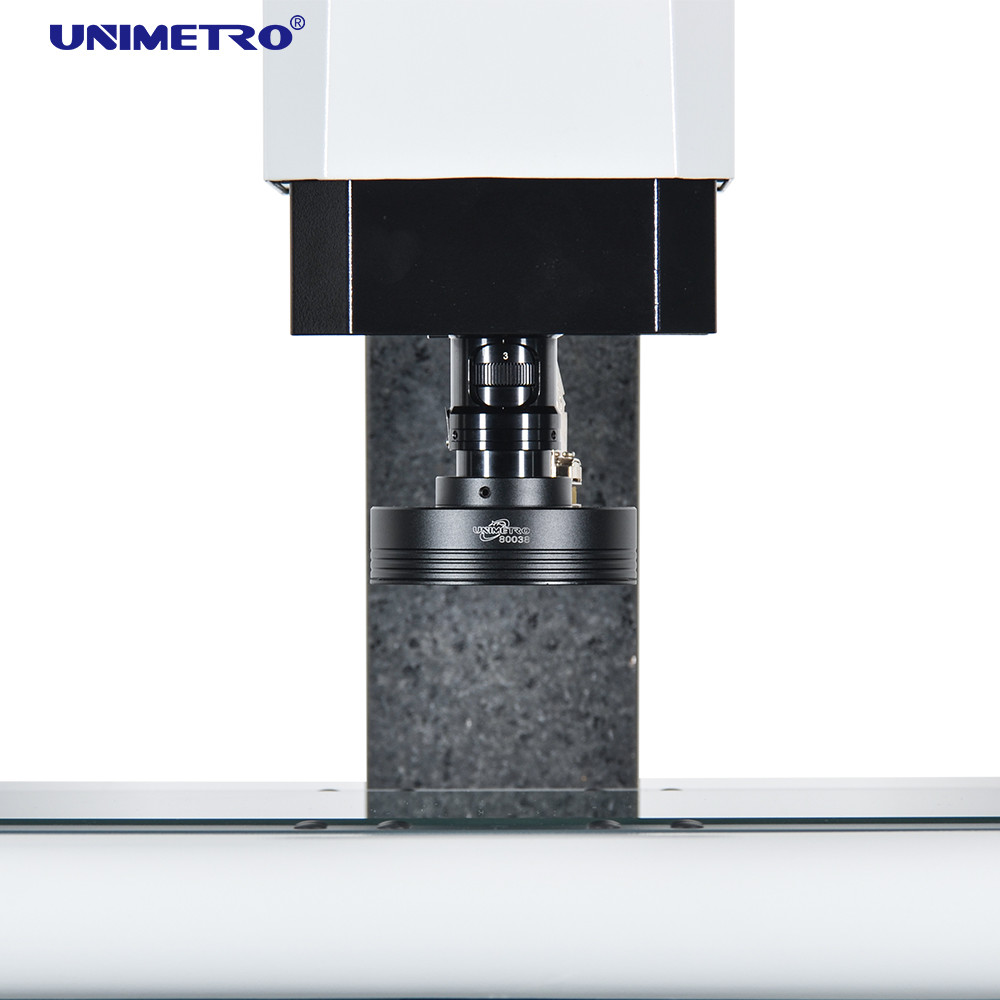

● Ống kính zoom có vết lõm thủ công 0,7-4,5X với cảm biến phản hồi tín hiệu phóng đại
Đặc trưng
Thông số
Thông số của máy đo trực quan dẫn đầu của chúng tôi như biểu đồ dưới đây cho thấy:

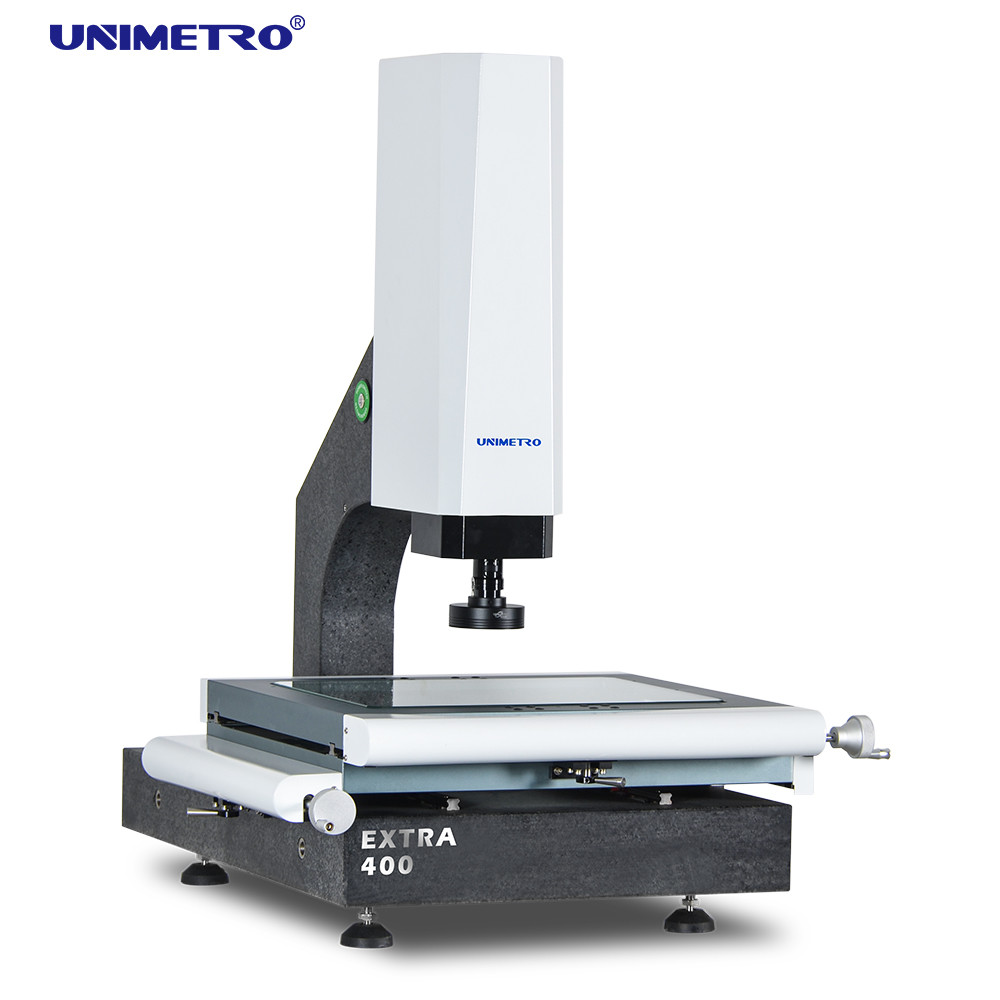

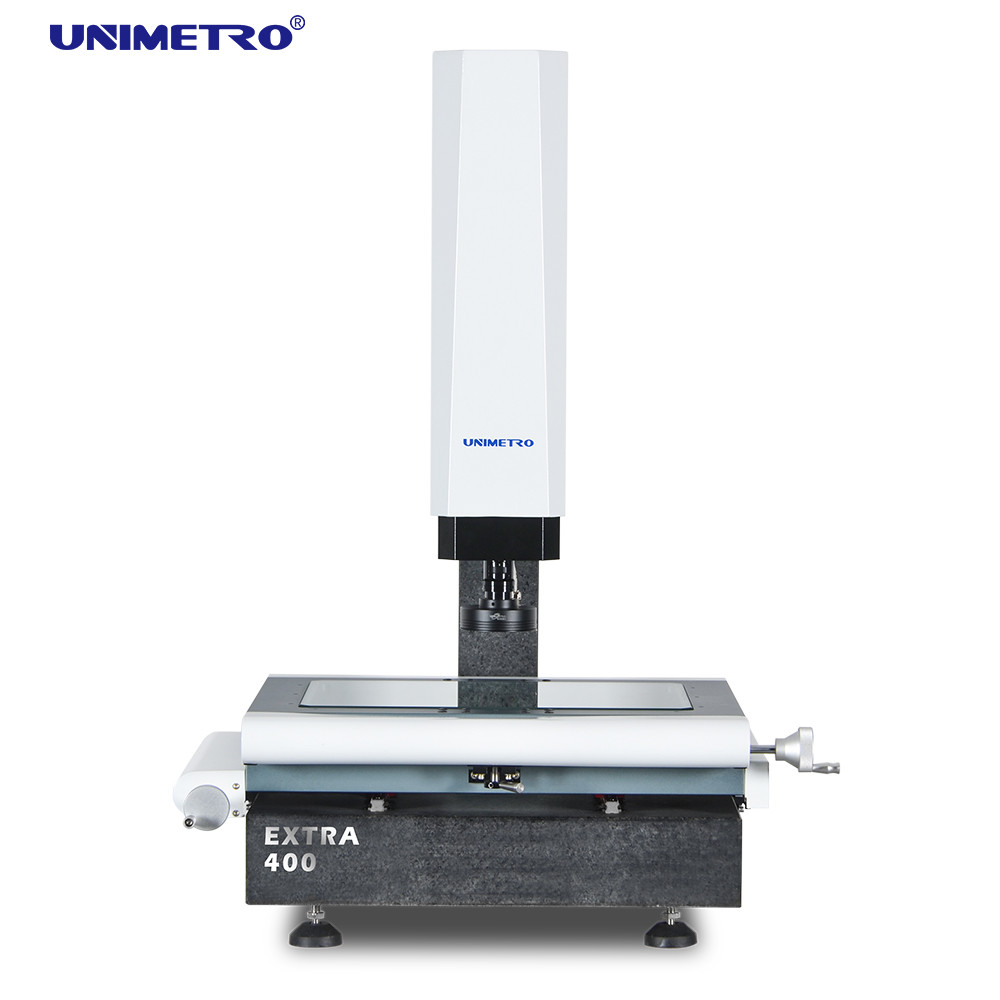

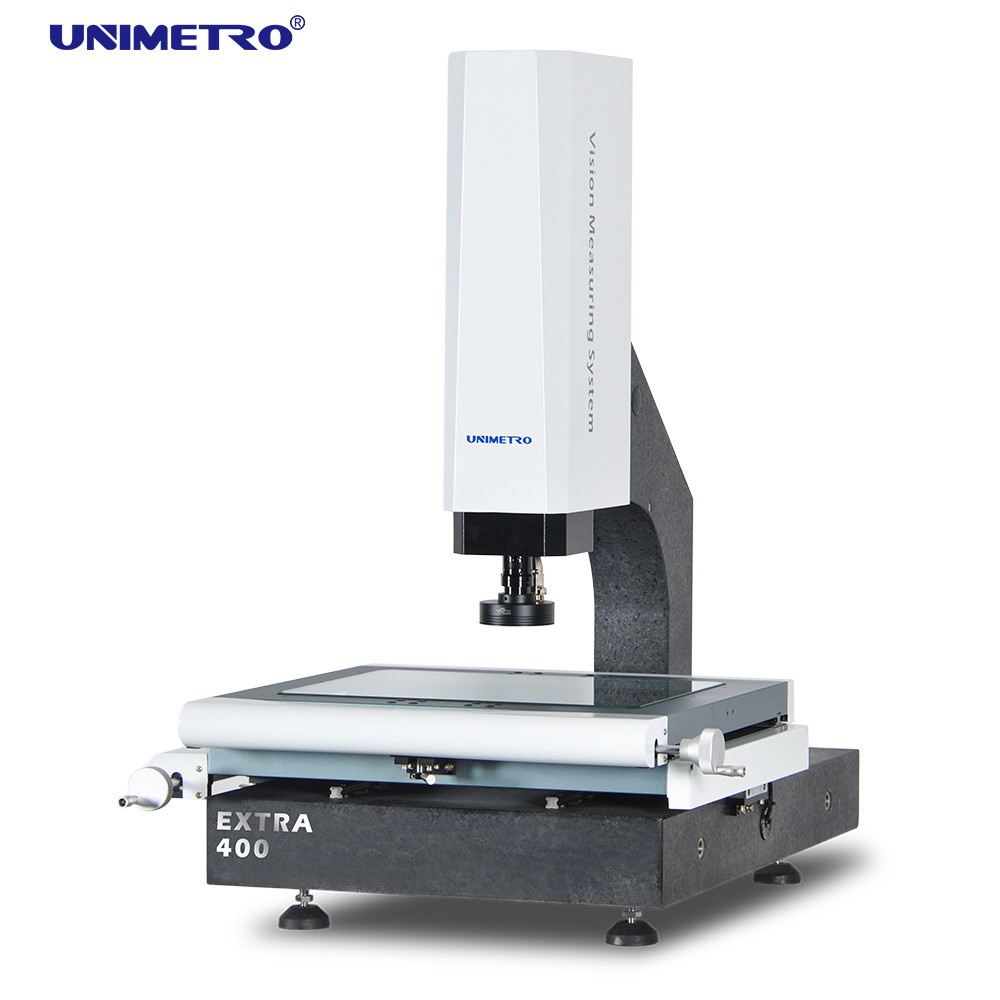

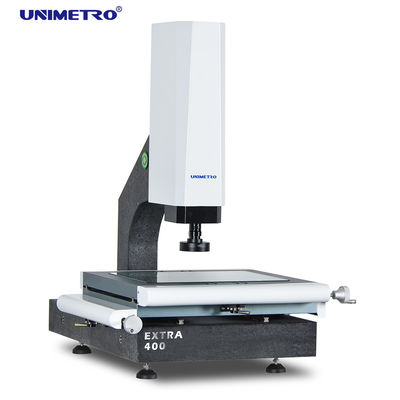

Người mẫu | EXTRA 200 | EXTRA 300 | EXTRA 400 | EXTRA 500 | |
Kích thước (mm) (L * W * H) | 500 * 540 * 930 | 600 * 740 * 980 | 700 * 840 * 980 | 800 * 940 * 980 | |
Phạm vi đo (mm) (X * Y * Z) | 200 * 100 * 150 | 300 * 200 * 200 | 400 * 300 * 200 | 500 * 400 * 200 | |
Độ chính xác đo (μm) | 2,5 + L / 100 | 2,5 + L / 100 | 2,5 + L / 100 | 3 + L / 100 | |
Độ lặp lại (μm) | 2,5 | 2,5 | 2,5 | 3 | |
Trọng lượng (kg) | 140kg | 190kg | 240kg | 290kg | |
Hình ảnh và Đo lường | CCD | 200mm (có thể nâng lên theo yêu cầu của khách hàng) | |||
Ống kính | Ống kính zoom có móp bằng tay 0,7-4,5X / Ống kính zoom tự động 1-10X | ||||
Phóng đại | 18-195X (Chỉ để tham khảo. Với các máy ảnh và ống kính khác nhau, độ phóng đại sẽ khác nhau.) | ||||
Góc nhìn | 8,1 ~ 1,3mm | ||||
Khoảng cách làm việc | 108mm | ||||
Độ phân giải tỷ lệ tuyến tính | 0,5 μm (0,1μm cho tùy chọn) | ||||
Hệ thống lái xe | Điều khiển bằng tay trục X, Y, điều khiển CNC vòng kín trục Z và chức năng AUTU FOCUS có sẵn | ||||
Sự chiếu sáng | Ánh sáng bề mặt vòng LED 4 phần có thể lập trình, ánh sáng đường viền LED song song, ánh sáng vòng LED 8 phần, đồng trục, cho tùy chọn |
Chức năng phần mềm
● Nhập tệp CAD và đo lường
● Mảng bộ phận và đo macro
● Tự động lấy nét và đo chiều cao
● Chức năng điều hướng giúp xác định vị trí nhanh chóng
● Chức năng đo hình học mạnh mẽ
● Nhiều báo cáo dữ liệu và chức năng xuất dữ liệu đồ họa
● Chương trình người dùng linh hoạt
● Tạo các phần tử tham chiếu
● Chức năng phát hiện cạnh mạnh mẽ
● Hỗ trợ nhiều phụ kiện bên ngoài
● Tính toán tự động dung sai hình học của các yếu tố
● Đo lường sản xuất phức tạp nhanh chóng và thuận tiện
Thông tin công ty
Khách hàng & Đại lý của chúng tôi
Câu hỏi thường gặp |
---|
Q1: Bạn có phải là nhà máy hoặc công ty thương mại? |
A1: Chúng tôi là một nhà máy sản xuất và cung cấp cho bạn câu trả lời nhanh nhất trong 24 giờ. |
Câu hỏi 2: Công ty của bạn chủ yếu trong lĩnh vực nào? |
A2: Chúng tôi chủ yếu sản xuất máy đo thị lực, máy đo tọa độ, đồ đạc CMM & VMM. |
Q3: Làm thế nào để chọn thông số kỹ thuật phù hợp? |
A3: Chỉ cần bạn cho chúng tôi biết sự đa dạng và kích thước của sản phẩm cần đo, đội ngũ chuyên nghiệp của chúng tôi sẽ tư vấn cho bạn thiết bị đo có thông số kỹ thuật phù hợp. |
Q4: Bạn có chấp nhận dịch vụ tùy chỉnh không? |
A4: Hãy chắc chắn!Chúng tôi có thể cung cấp không chỉ các loại máy thông thường mà còn cung cấp các loại máy tùy chỉnh theo nhu cầu của khách hàng. |
Q5: Thời gian bảo hành của bạn là gì? |
A5: Thời gian bảo hành sản phẩm của chúng tôi là 1 năm.Chất lượng sản phẩm của chúng tôi rất ổn định và chúng tôi có cải tiến rất nhiều về một số bộ phận có thể bị vỡ.Bạn có thể yên tâm về chất lượng sản phẩm của chúng tôi. |
