| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | UNIMETRO |
| Chứng nhận: | CE,ISO |
| Số mô hình: | ANH TA |
| Số lượng đặt hàng tối thiểu: | 1 |
| Giá bán: | Discussible |
| chi tiết đóng gói: | Vỏ gỗ |
| Thời gian giao hàng: | 20 ~ 25 ngày |
| Điều khoản thanh toán: | L / C, T / T |
| Khả năng cung cấp: | 10 |
| Tên sản phẩm: | Dụng cụ đo hình ảnh | Kích thước: | 1900*1480*1750mm |
|---|---|---|---|
| Dải đo: | 800*1000*200mm | đo độ chính xác: | 3+L/200um |
| Độ lặp lại: | 3 | Độ phân giải tỷ lệ tuyến tính: | 0,1um |
| hệ thống lái xe: | Điều khiển CNC, hệ thống điều khiển AC Servo vòng kín, cần điều khiển, điều khiển chuột hoặc bàn phí | chiếu sáng: | Đèn LED dạng vòng 5 vòng, 8 phần |
| Điểm nổi bật: | Thiết bị đo quang 1500Kg,Thiết bị đo quang cho kính tấm,Thiết bị đo quang 220V |
||

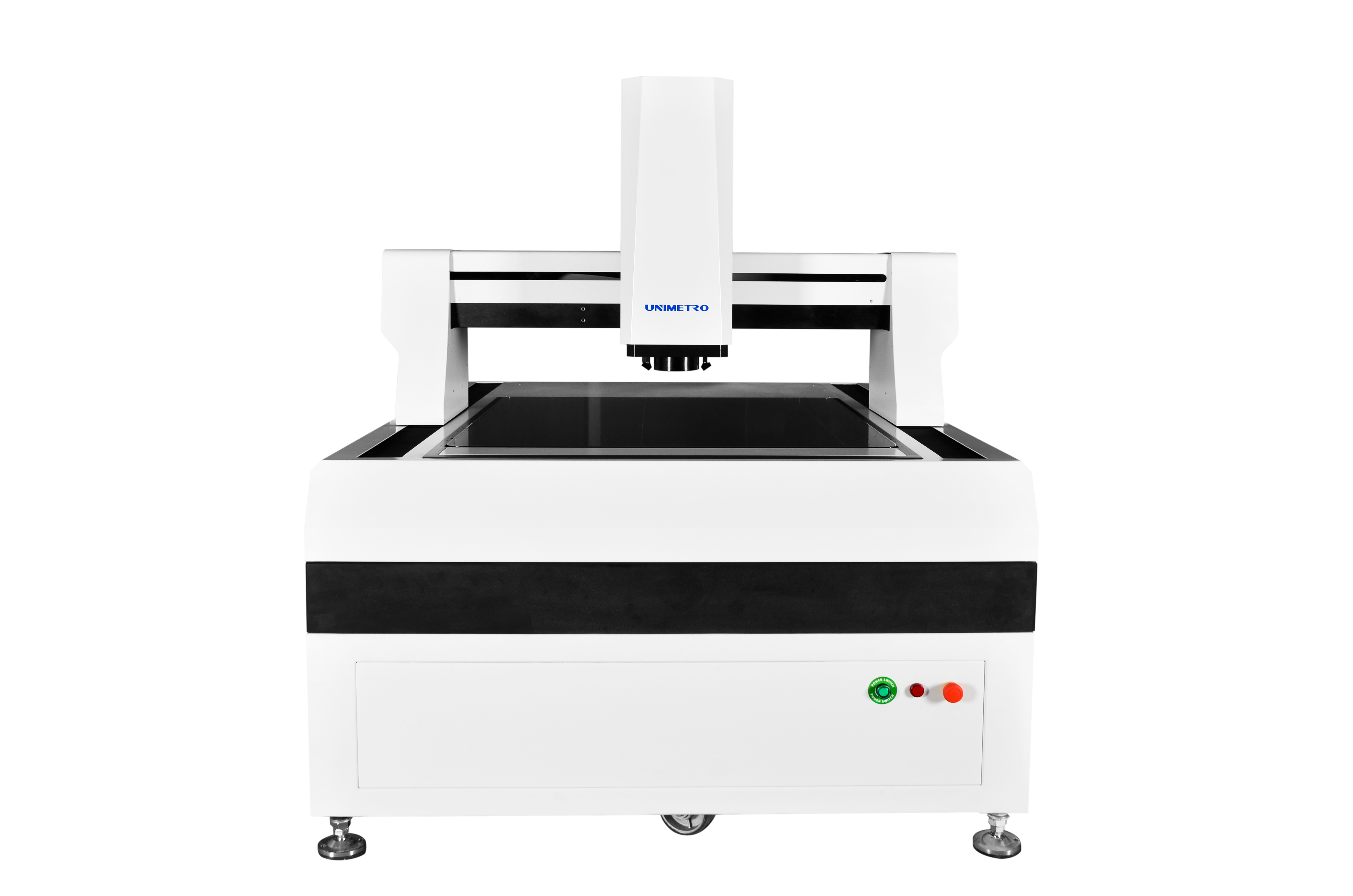

Thiết bị đo quang chính xác cao cho tấm kính
Máy đo thị giác là một công cụ được sử dụng để đo kích thước vật lý chính xác, độ chính xác lên đến mức micron, Là một công cụ đo quang học sử dụng máy ảnh để chụp ảnh chi tiết gia công, phân tích pixel hình ảnh và tính toán kích thước 2D bằng phần mềm đo .Đây là một mô hình phổ biến phù hợp với hầu hết các ứng dụng đo kích thước 2D chính xác và người dùng cuối từ các ngành khác nhau, như Khuôn mẫu, Điện tử, Chất bán dẫn, Ép nhựa, sản phẩm 3C, Chăm sóc y tế, Hàng không ... vv. Đây là một công cụ quan trọng được sử dụng trong quy trình kiểm soát chất lượng sản phẩm của bạn, đảm bảo độ chính xác về kích thước sản phẩm của bạn, làm cho sản phẩm của bạn cạnh tranh hơn.
Thiết kế cơ chế thiết bị đo lường quang học
>> Thông qua toàn bộ cấu trúc cầu di chuyển khung kín, cố định phôi đo, khả năng chịu lực lớn và hiệu suất hoạt động tốt.
>> Đưa công nghệ phân tích phần tử hữu hạn vào thiết kế cơ khí để đảm bảo kết cấu cơ khí có độ cứng vững và độ chính xác cao.
>> Đế đá hoa cương loại 000, độ bền cao, chống ăn mòn và ổn định tốt.
>> Bàn làm việc xử lý bề mặt nhôm oxit --- điều khiển hành động nhanh và linh hoạt, bền và đẹp.
Thiết bị đo quang Cấu hình
>> Thước lưới mở, độ phân giải 0,1um, độ chính xác cao và ổn định tốt.
>> Đường ray dẫn hướng tuyến tính chính xác, vít bi của máy mài và động cơ AC servo đảm bảo sự ổn định của độ chính xác định vị của hệ thống máy.
>> Camera kỹ thuật số Giga màu độ phân giải cao 2M pixel đáp ứng yêu cầu quan sát rõ nét và đo đạc ổn định.
>> Ống kính quang học độ phân giải cao 6,5X, thu phóng tự động chính xác, hiệu chỉnh pixel nhanh một lần.
>> Nguồn sáng bề mặt LED 8 phần có thể lập trình với nguồn sáng đường viền LED song song (Xanh lá cây hoặc Trắng).
>> Điều khiển CNC, hệ thống điều khiển AC Servo vòng kín, cần điều khiển, chuột hoặc điều khiển bàn phím.
Thiết bị đo quangĐa cảm biến tùy chọn để đo 3D
Chiếu sáng: 4/8/40 phần Đèn LED vòng bề mặt;48 phần đèn LED vòng 4 màu;Đèn LED dạng vòng 4 màu có thể di chuyển
Ống kính: Ống kính zoom bị móp thủ công;Ống kính zoom tự động, Ống kính zoom móp thủ công với ánh sáng đồng trục;Ống kính zoom tự động với ánh sáng đồng trục.
Đầu dò cảm ứng: Bộ dụng cụ Renishaw MCP, Sai số đo <= 0,75um;Renishaw PH6+TP20, Sai số đo <= 0,35um.
Cảm biến laze:Cảm biến laze không tiếp xúc của KEYENCE;Cảm biến đo ánh sáng trắng.
THÔNG SỐ
Chi tiết máy đo tầm nhìn lớn của chúng tôi như biểu đồ dưới đây:
| Người mẫu | HE652 | HE862 | HE1080 | HE1210 | HE1512 | HE1812 |
| Du lịch X, Y (mm) | 500*600 | 600*800 | 800*1000 | 1000*1200 | 1200*1500 | 1200*1800 |
| Hành trình trục Z (mm) | 200 (có thể tăng theo yêu cầu của khách hàng) | |||||
| Dung tải | xấp xỉ35kg | |||||
| Kích thước (mm) | 1700*1180*1750 | 1700*1280*1750 | 1900*1480*1750 | 2100*1680*1750 | 2500*1880*1750 | 2700*1880*1750 |
| Trọng lượng (kg) | 1500 | 1800 | 2900 | 3200 | 4400 | 4800 |
| Nghị quyết | 0,5μm (0,1μm cho tùy chọn) | |||||
| Máy ảnh | Máy ảnh kỹ thuật số 2M HD GIGA | |||||
| Ống kính zoom | ống kính zoom tự động chuyên nghiệp Độ phóng đại của ống kính zoom: 1~10X | |||||
| Phóng to video | 18~195X | |||||
| (Tùy thuộc vào các mẫu máy ảnh được chọn khác nhau, độ phóng đại của nó sẽ thay đổi; độ phóng đại thực tế tùy thuộc vào dữ liệu đo được) | ||||||
| trường nhìn | 8.1~1.3mm | |||||
| (Theo sơ đồ kết hợp khác nhau của máy ảnh và ống kính, trường nhìn sẽ thay đổi tương ứng và trường nhìn thực tế tùy thuộc vào dữ liệu đo được) | ||||||
| Sự chính xác* | ≤ (3+L/200)μm | |||||
| chiếu sáng | Chiếu sáng bề mặt LED 5 vòng 8 phần có thể lập trình | |||||
| (Đèn vòng 40 phần, Đèn đồng trục, Đèn vòng nhiều màu có thể di chuyển tùy chọn) | ||||||
Thông tin công ty
Khách hàng & Đại lý của chúng tôi
| Câu hỏi thường gặp |
|---|
| Q1: Bạn có phải là nhà máy hoặc công ty thương mại? |
| A1: Chúng tôi là một nhà máy và cung cấp cho bạn câu trả lời nhanh nhất trong 24 giờ. |
| Q2: Công ty của bạn chủ yếu ở đâu? |
| A2: Chúng tôi chủ yếu sản xuất máy đo Tầm nhìn, máy đo Tọa độ, đồ đạc CMM & VMM, v.v. |
| Câu 3: Làm thế nào để chọn Thông số kỹ thuật phù hợp? |
| A3: Miễn là bạn cho chúng tôi biết loại và kích thước của sản phẩm cần đo, đội ngũ chuyên nghiệp của chúng tôi sẽ tư vấn cho bạn dụng cụ đo có thông số kỹ thuật phù hợp. |
| Q4: Bạn có chấp nhận dịch vụ tùy chỉnh không? |
| A4: Hãy chắc chắn!Chúng tôi có thể cung cấp không chỉ các loại máy điển hình mà còn cả các loại máy được tùy chỉnh theo nhu cầu của khách hàng. |
| Q5: Thời hạn bảo hành của bạn là gì? |
| A5: Thời hạn bảo hành sản phẩm của chúng tôi là 1 năm.Chất lượng sản phẩm của chúng tôi rất ổn định, và chúng tôi có cải thiện rất nhiều trên một số bộ phận dễ vỡ.Bạn có thể yên tâm về chất lượng sản phẩm của chúng tôi. |
