Độ chính xác mức Micron Thiết bị đo thị lực bằng tay

Thông tin cơ bản
Nguồn gốc: Trung Quốc
Hàng hiệu: UNIMETRO
Chứng nhận: CE,ISO
Số mô hình: Thêm
Số lượng đặt hàng tối thiểu: 1
Giá bán: Discussible
chi tiết đóng gói: Vỏ gỗ
Thời gian giao hàng: 5 ~ 15 ngày
Điều khoản thanh toán: L / C, T / T
Khả năng cung cấp: 40
Thông tin chi tiết
tên sản phẩm: Máy đo thị lực Trục Z chuyển động: Có động cơ
Điều khiển chuyển động trục Z: Bàn phím, phần mềm Tập trung: Tự động
Chuyển động X, Y: Thủ công Kích thước: 550 * 540 * 930mm
Dải đo: 200 * 100 * 150mm Đo độ chính xác: 2,5 + L / 100um
Độ lặp lại: 2,5um Trọng lượng: 150kg
Độ phân giải tỷ lệ tuyến tính: 0,5um (0,1um cho tùy chọn) Máy ảnh CCD: Camera HD CCD
Điểm nổi bật:

Thiết bị đo thị lực

,

Thiết bị đo thị lực 150kg

,

Thiết bị đo thị lực chính xác mức Micron


Mô tả sản phẩm

Thiết bị đo tầm nhìn bằng tay để đo chiều cao với lấy nét tự động trục Z



Đặc trưng

1) Máy đo thị lực là một công cụ được sử dụng để đo kích thước vật lý chính xác, độ chính xác lên đến cấp độ micrômet.
2) Máy đo thị lực một thiết bị đo quang học sử dụng máy ảnh để chụp hình ảnh của chi tiết gia công, phân tích pixel hình ảnh và tính toán kích thước 2D bằng phần mềm đo.
3) Máy đo thị lực dòng EXTRA là một công cụ quan trọng được sử dụng trong quy trình kiểm soát chất lượng sản phẩm của bạn.Nó đảm bảo độ chính xác về kích thước sản phẩm của bạn, giúp sản phẩm của bạn cạnh tranh hơn.
4) Máy đo thị lực dòng EXTRA được thiết kế và phát triển bởi UNIMETRO, là mẫu máy phổ biến phù hợp với hầu hết các ứng dụng đo kích thước 2D chính xác và người dùng cuối từ các ngành khác nhau, như Khuôn mẫu, Điện tử, Bán dẫn, Ép nhựa, các sản phẩm 3C, Chăm sóc y tế, Hàng không ... vv.
5) Trục Z của Máy đo thị lực dòng EXTRA được cấu hình với hệ thống động cơ servo vòng gần, để đạt được chức năng điều khiển chuyển động và lấy nét tự động có độ chính xác cao, người dùng có thể kiểm soát chuyển động của trục Z và lấy nét hình ảnh trong phần mềm hoặc bàn phím, rất tăng hiệu quả đo.



Khu vực ứng dụng thiết bị đo thị lực

một.Công nghiệp khuôn mẫu
b.Sản xuất ô tô
c.Ngành y tế
d.Sản xuất cơ khí
e.Công nghiệp kỹ thuật số 3C
f.Sản xuất PCB
Vân vân.



Cấu hình phần cứng

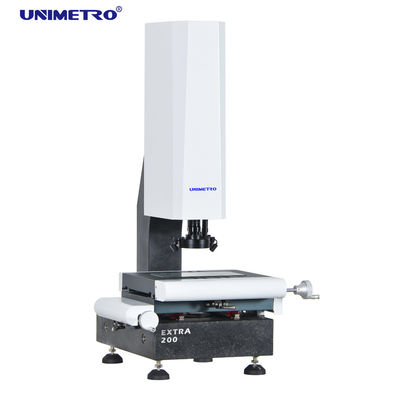

Độ chính xác mức Micron Thiết bị đo thị lực bằng tay 0

◉ Thang đo tuyến tính độ phân giải 0,5um 3 trục

◉ Chức năng lấy nét tự động hiệu suất cao
◉ Tương thích với đầu dò cảm ứng Renishaw
◉ Giai đoạn gia công nhôm và anodizing cứng
◉ 3 vòng 8 vòng đèn LED phần mềm điều khiển và có thể lập trình
◉ Điều khiển phần mềm ánh sáng đường viền LED song song và có thể lập trình
◉ Máy ảnh kỹ thuật số HD 1,2M pixel
◉ Hộp điều khiển lõi tích hợp
◉ Điều khiển cơ giới trục Z
◉ Hướng dẫn tuyến tính HIWIN
◉ Bộ tạo xung thủ công để điều khiển chuyển động trục Z
◉ Với các chỉ báo Laser để định vị và lấy nét phụ trợ
◉ Ống kính zoom có ​​vết lõm bằng tay 0,7-4,5X với cảm biến phản hồi tín hiệu phóng đại
◉ Hiệu chỉnh dễ dàng

◉ Chạm nhiều góc

◉ Cài đặt hệ thống tọa độ nhanh

◉ Tương thích với đầy đủ các dòng Renishaw stylis

◉ Hỗ trợ mô-đun CAD (Tùy chọn)

◉ Đầu ra bản vẽ 3D
◉ Tương thích với đầu dò sao
◉ Đo kích thước 3D
◉ Đầu dò hình ảnh và cảm ứng kết hợp đo
◉ Hỗ trợ giá đỡ đầu dò (Tùy chọn)

Thông số

Người mẫu EXTRA 200 EXTRA 300 EXTRA 400 EXTRA 500
Kích thước (mm) (L * W * H) 500 * 540 * 930 600 * 740 * 980 700 * 840 * 980 800 * 940 * 980
Phạm vi đo (mm) (X * Y * Z) 200 * 100 * 150 300 * 200 * 200 400 * 300 * 200 500 * 400 * 200
Độ chính xác đo (μm) 2,5 + L / 100 2,5 + L / 100 2,5 + L / 100 3 + L / 100
Độ lặp lại (μm) 2,5 2,5 2,5 3
Trọng lượng (kg) 140kg 190kg 240kg 290kg
Hình ảnh và Đo lường CCD 200mm (có thể nâng lên theo yêu cầu của khách hàng)
Ống kính Ống kính zoom có ​​móp bằng tay 0,7-4,5X / Ống kính zoom tự động 1-10X
Phóng đại 18-195X (Chỉ để tham khảo. Với các máy ảnh và ống kính khác nhau, độ phóng đại sẽ khác nhau.)
Góc nhìn 8,1 ~ 1,3mm
Khoảng cách làm việc 108mm
Độ phân giải tỷ lệ tuyến tính 0,5 μm (0,1μm cho tùy chọn)
Hệ thống lái xe Điều khiển bằng tay trục X, Y, điều khiển CNC vòng kín trục Z và chức năng AUTU FOCUS có sẵn
Sự chiếu sáng Ánh sáng bề mặt vòng LED 4 phần có thể lập trình, ánh sáng đường viền LED song song, ánh sáng vòng LED 8 phần, đồng trục, cho tùy chọn


Chức năng phần mềm

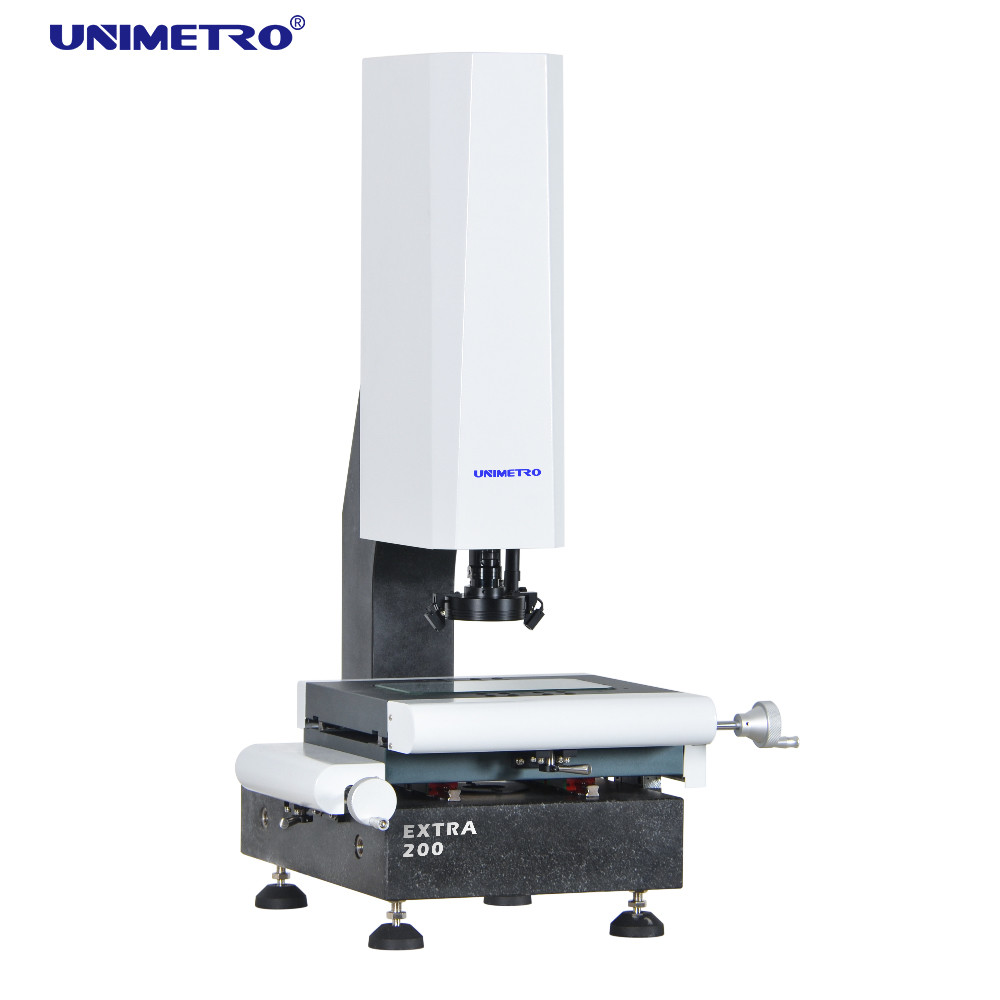

Độ chính xác mức Micron Thiết bị đo thị lực bằng tay 1
chức năng mạnh mẽ, cho phép người dùng đạt được phép đo nhanh chóng và chính xác.
Phần mềm này cung cấp giao diện người dùng ngôn ngữ tiếng Anh đầy đủ, cũng cho phép phát triển ngôn ngữ mới.

◉ Nhập tệp CAD và đo lường
◉ Mảng bộ phận và đo vĩ mô
◉ Tự động lấy nét và đo chiều cao
◉ Chức năng điều hướng giúp xác định vị trí nhanh chóng
◉ Chức năng đo hình học mạnh mẽ
◉ Nhiều báo cáo dữ liệu và chức năng xuất dữ liệu đồ họa
◉ Chương trình người dùng linh hoạt
◉ Tạo các phần tử tham chiếu
◉ Chức năng phát hiện cạnh mạnh mẽ
◉ Hỗ trợ nhiều phụ kiện bên ngoài
◉ Tính toán tự động dung sai hình học của các yếu tố
◉ Đo lường sản xuất phức tạp nhanh chóng và thuận tiện
