Đầu đọc thước kẻ chính xác cao đạt được độ phân giải hiệu quả 20nm

Thông tin cơ bản
Nguồn gốc: Đông Quan
Hàng hiệu: UNIMETRO
Số mô hình: RU2
Số lượng đặt hàng tối thiểu: 1
Giá bán: Discussible
chi tiết đóng gói: Hộp
Thông tin chi tiết
Kích thước: L36mm * W16.4mm * H14.3mm SÂN BÓNG ĐÁ: 20um
Trọng lượng: Đầu đọc: 15g, Cáp: 35g / m Dấu hiệu: TTL hoặc SinCos 1Vpp khác nhau
Sự chính xác: + -5um Nghị quyết: TTL khác biệt 5um, 1um, 0,5um, 0,2um, 100nm, 50nm, 20nm
Lỗi chia nhỏ electron: < 40nm Tốc độ tối đa: 12m / s (Nó liên quan đến độ phân giải và tần số đồng hồ tối thiểu của bộ đếm)
Tăng tốc tối đa: 35g Tham khảo độ chính xác lặp lại một chiều tại điểm gốc: 1LSB
Điểm nổi bật:

quy mô kỹ thuật số tuyến tính

,

bộ mã hóa tuyến tính quang


Mô tả sản phẩm

Đầu đọc thước đo có độ chính xác cao đạt độ phân giải hiệu quả 20 nm



Mô tả Sản phẩm

Đầu đọc thước lưới RU2 Series

● Đầu đọc thước cách tử RU2 được thiết kế để cung cấp phản hồi cho phép đo tuyến tính có độ chính xác cao.Nó áp dụng công nghệ quét trường đơn tiên tiến nhất của UNIMETRO, độ lợi tự động tiên tiến và công nghệ hiệu chỉnh độ lệch tự động.Nó có thể đọc thước cách tử 20 MHI với độ chính xác cao và hiệu suất chống ô nhiễm.Nó phù hợp cho các ứng dụng hiệu suất cao và độ tin cậy cao yêu cầu điều khiển tốc độ và vòng kín, chẳng hạn như máy công cụ có độ chính xác cao và công nghệ hiệu chỉnh độ lệch tự động, thiết bị tự động hóa tốc độ cao, v.v.



Đầu đọc thước kẻ chính xác cao đạt được độ phân giải hiệu quả 20nm 0






Dữ liệu tham khảo

Đầu đọc loạt quét trường đơn có độ chính xác cao

● Đầu đọc RU2 áp dụng công nghệ quét trường đơn diện tích lớn tiên tiến nhất của UNIMETRO, công nghệ kiểm soát độ lợi tự động và công nghệ hiệu chỉnh độ lệch tự động, có thể giảm thiểu tác động của ô nhiễm một cách hiệu quả.Đầu đọc chia nhỏ ADC tốc độ thực tích hợp có thể cung cấp băng thông lớn hơn, đồng thời giảm nhiễu chia nhỏ và lỗi chia nhỏ hiệu quả hơn. -trong nguồn gốc tham chiếu REF và đầu ra giới hạn, và cung cấp giao diện gia tăng kỹ thuật số TTL khác biệt tiêu chuẩn.Đèn LED nhiều màu được tích hợp trên đầu đọc có thể báo cường độ tín hiệu và thuận tiện cho việc lắp đặt.







Những yêu cầu về môi trường
nhiệt độ làm việc

-10 ℃ ~ + 70 ℃

Độ ẩm làm việc

RH <95% (Không ngưng tụ)

Niêm phong

IP40

Nhiệt độ bảo quản

-20 ℃ ~ + 85 ℃

Độ ẩm lưu trữ

RH <95% (Không ngưng tụ)





Những đặc điểm chính



◆ Độ phân giải tối đa 50 nm.
◆ Khả năng chống ô nhiễm mạnh: Công nghệ quét trường đơn diện tích lớn, hơn 100 đường lưới quét cùng lúc, giảm hiệu quả tác động của các chất ô nhiễm khác như bụi.
◆ Băng thông cao, lỗi chia nhỏ: ADC tốc độ cao và mạch lọc tích hợp, cung cấp băng thông cao hơn, độ phân giải cao hơn, đáp ứng động cao hơn, lỗi chia nhỏ hơn.
◆ Điều khiển độ lợi tự động, hiệu chỉnh độ lệch tự động: điều khiển độ lợi tự động tiên tiến, mạch và thuật toán sửa độ lệch tự động, để cung cấp đầu ra tín hiệu ổn định hơn.Việc cài đặt cũng thuận tiện hơn.
◆ Chỉ báo nhiều màu cho biết cường độ tín hiệu và trạng thái cài đặt.

◆ SinCos 1Vpp, Giao diện tín hiệu TTL vi sai.

◆ Tích hợp tín hiệu giới hạn và nguồn gốc REF.



Kích thước

L: 36mm * W16.4mm * H14.3

Trọng lượng

Đầu đọc: 15g Cáp: 35g / m

Quyền lực

5V ± 10% 150mA

Tín hiệu đầu ra

TTL hoặc SinCos 1Vpp khác nhau, xuất xứ, giới hạn, sẵn sàng đầu đọc

Kết nối

D-sub 15 chân đực

Cấp chính xác

± 5 um (Thước lưới RUS)

Nghị quyết

TTL khác biệt 5um, 1um, 0,5um, 0,2um, 100nm, 50nm, 20nm (SinCos 1Vpp) 20um

Lỗi chia nhỏ điện tử

<40nm

Tốc độ tối đa

12m / s (Liên quan đến độ phân giải và tần số xung nhịp tối thiểu của bộ đếm)

Tăng tốc tối đa

35G

Nguồn gốc tham khảo

Công tắc từ tính ở dưới cùng của đầu đọc

Công tắc giới hạn

Công tắc từ tính ở dưới cùng của đầu đọc

Độ chính xác lặp lại một chiều của nguồn gốc tham chiếu

1LSB





Công nghệ quét



Đầu đọc RU2 áp dụng công nghệ quét trường đơn diện tích lớn tiên tiến LAMOTION.Ánh sáng tán xạ do nguồn sáng phát ra sẽ đi qua thấu kính và điều chỉnh thành chùm sáng song song.Sau khi lọc chùm tia thặng dư qua cửa sổ trên cách tử, nó chiếu sáng trên thước cách tử và phản xạ bởi thước cách tử để tạo thành các vân sáng và vân tối.Cách tử trên cửa sổ chiếu sáng trên cảm biến quét trường duy nhất.





Khả năng chống ô nhiễm cao của quét trường đơn






Qua thử nghiệm quang học LAIVIOTION Dalian Banyan, khi sử dụng thước lưới thép không gỉ RUS, đầu đọc RU2 bị ô nhiễm bụi, mực và trầy xước tương tự như hình trên, độ chính xác của phép đo chỉ bị ảnh hưởng hàng chục nanomet, và con số Lissajou của tín hiệu chỉ bị ảnh hưởng một chút, sẽ không có độ lệch DC và biến dạng không đồng đều của biên độ.Nó sẽ không làm cho đầu đọc không thể hoạt động.

Chức năng quét trường đơn của đầu đọc RU2 chỉ xuất ra các tín hiệu Sin +, Sin-, Cos +, Cos trên một cảm biến.Không giống như quét bốn trường, nó yêu cầu bốn cảm biến để xuất tín hiệu.Khi thước lưới bị ô nhiễm, biên độ của tín hiệu thay đổi đồng thời sẽ không gây ra hiện tượng méo dạng Lissajou.






Công nghệ kiểm soát độ lợi tự động

Đầu đọc RU2 sử dụng công nghệ điều khiển độ lợi tự động tiên tiến nhất của LAMOTION Dalian Banyan Optics.Khi khoảng cách giữa đầu đọc và thước cách tử thay đổi (chủ yếu là khi đầu đọc được điều chỉnh và lắp đặt), hoặc khi tốc độ của đầu đọc thay đổi, biên độ của tín hiệu sẽ thay đổi.Công nghệ điều khiển độ lợi tự động của đầu đọc RU2 có thể giữ cho biên độ của các tín hiệu này luôn ổn định và đảm bảo độ chính xác đầu ra.

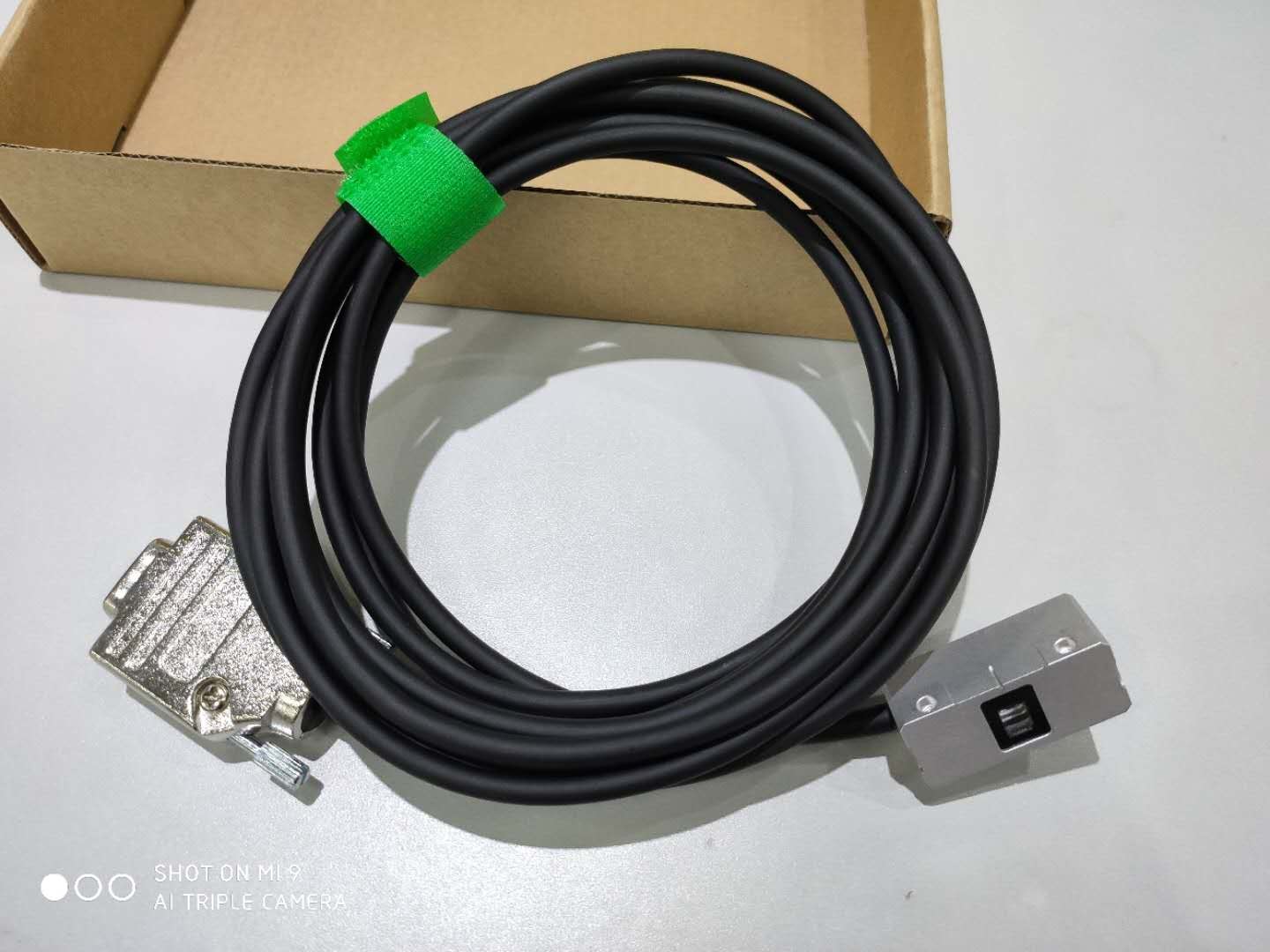

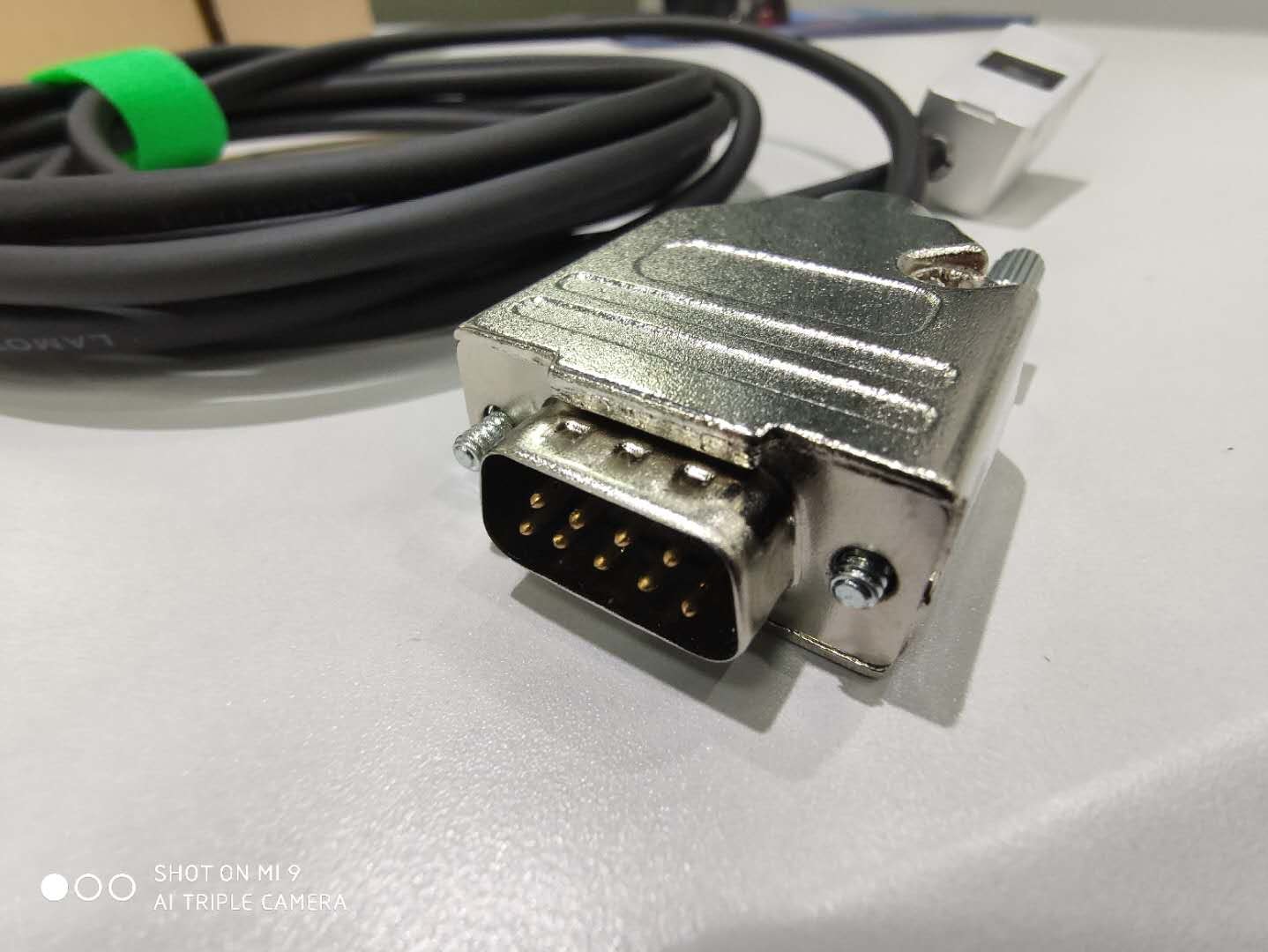

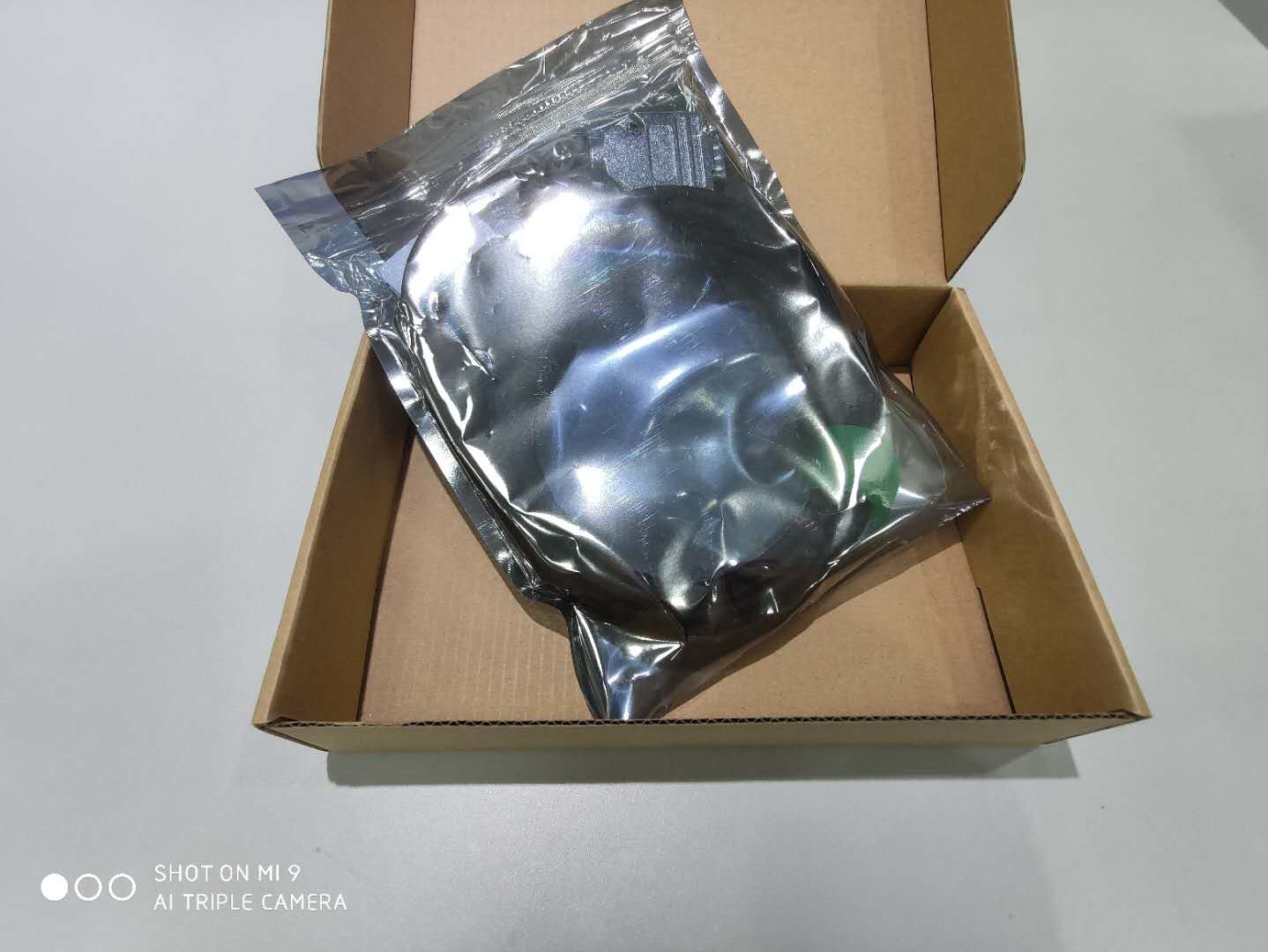

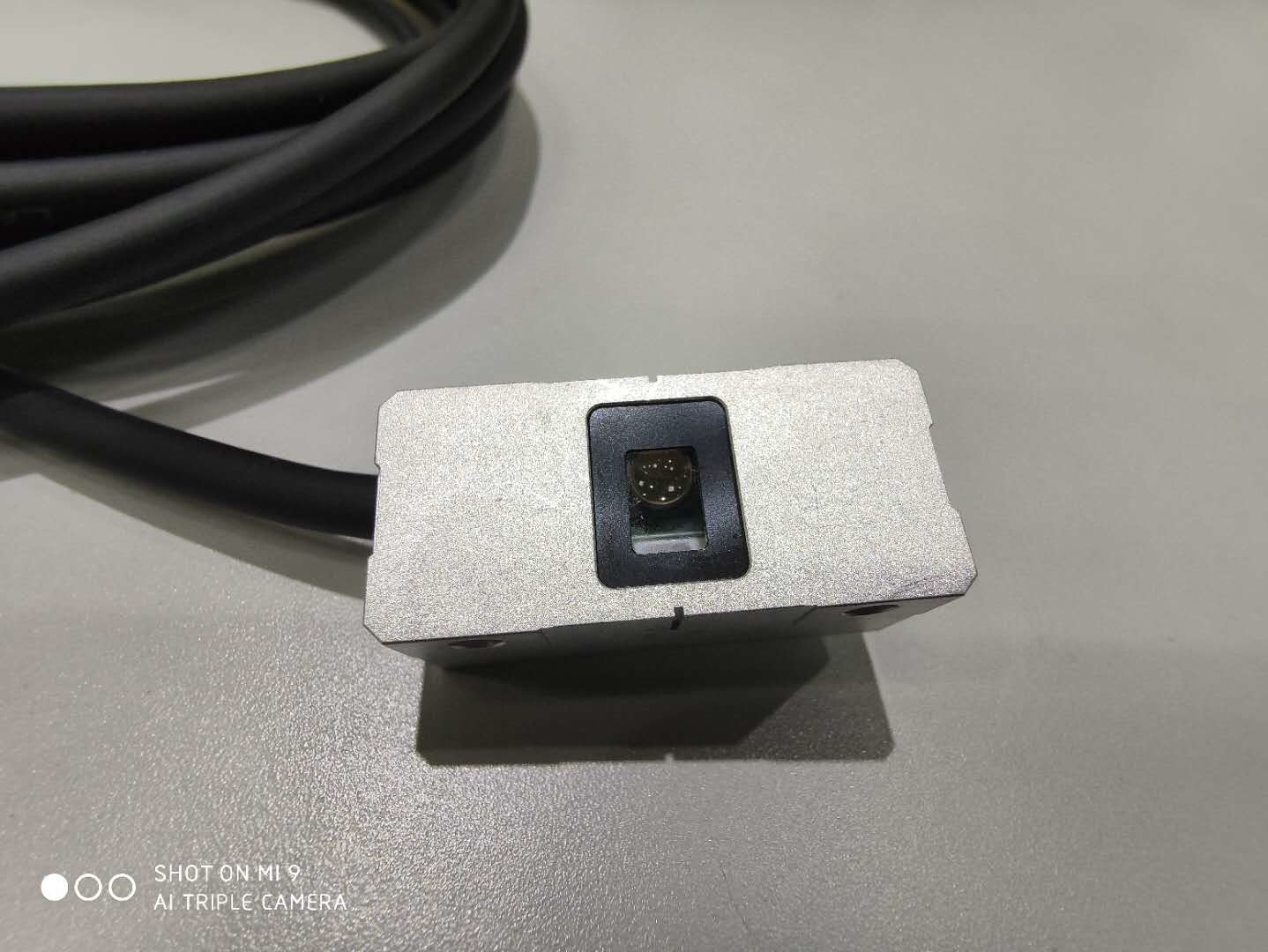

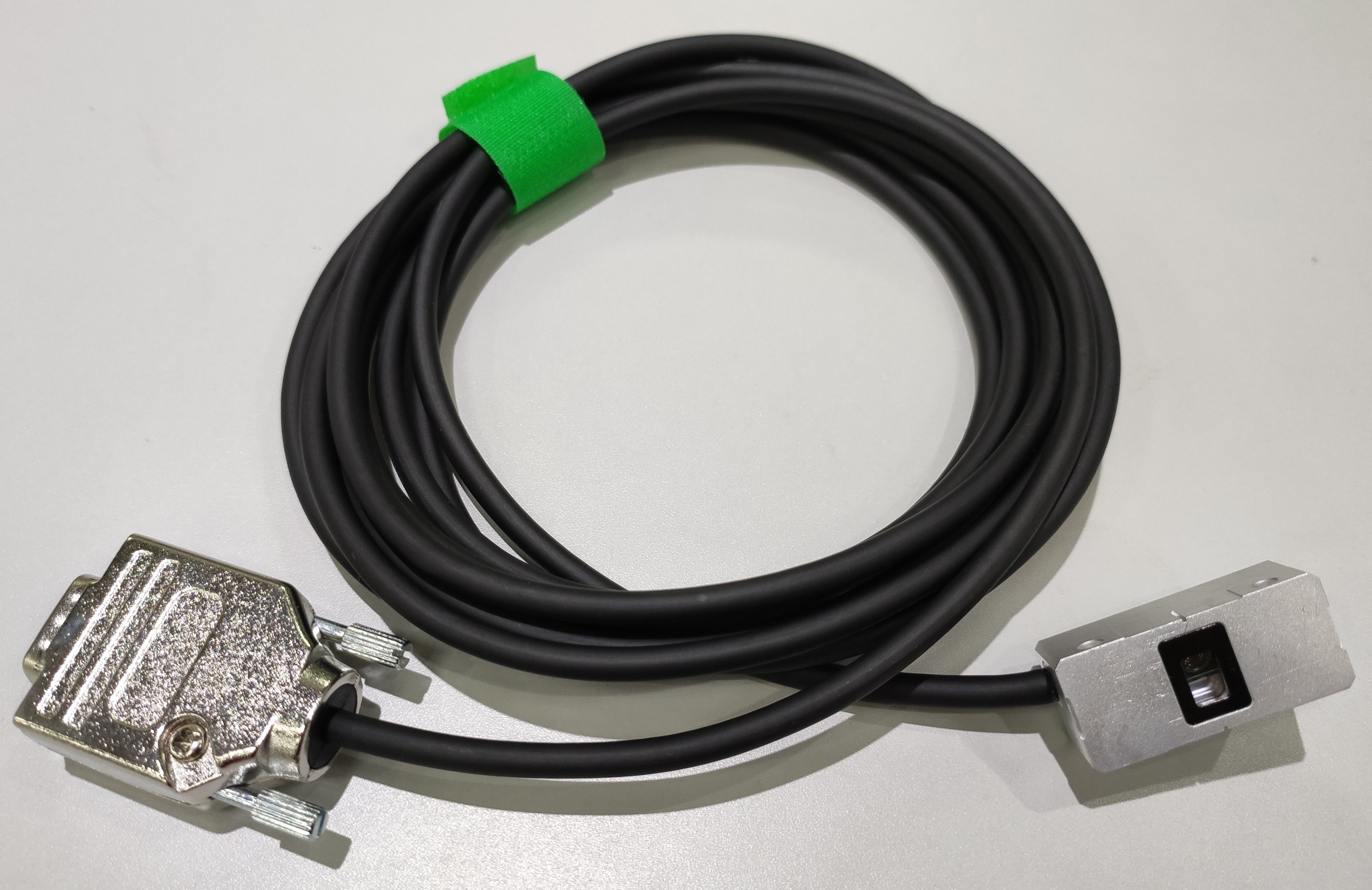

Hình ảnh chi tiết.


Thông số điện tín hiệu
TTL khác biệt

Vị trí tín hiệu

2 tín hiệu vi sai A và B

Tín hiệu gốc tham chiếu

1 tín hiệu vi sai Z

Độ rộng xung 90 °
Mức tín hiệu

RS-422 (TIA / EIA-422-B)

Mức cao đầu ra ≥ 2,4V Khi dòng điện đầu ra là 20 mA
Mức thấp đầu ra ≤ 0,4V Khi dòng đầu ra là 20 mA
Tải trọng cho phép

Dòng điện đầu ra ≤ 30 mA

Trở kháng 120ohm Giữa mỗi cặp tín hiệu vi sai
SinCos 1Vpp

Vị trí tín hiệu

Tín hiệu sin và tín hiệu Cos

Tín hiệu gốc tham chiếu

1 tín hiệu vi sai REF

Độ rộng xung -18 ° ~ -108 °
Mức tín hiệu

Mức tín hiệu M 0.6V ~ 1.2V Giá trị điển hình 1Vpp

Độ lệch đối xứng |PN |/ 2M ≤ 0,065
Góc pha |φ1 + φ2 |/ 2 90 ° ± 1 ° Góc electron
Tải trọng cho phép

Dòng điện đầu ra ≤ 10 mA

Trở kháng 120ohm Giữa mỗi cặp tín hiệu vi sai
Giới hạn

Loại tín hiệu

Xả đầu ra hở mạch

Tải trọng cho phép

Mức đầu vào 3.3V ~ 24V

Dòng điện đầu vào ≤20mA
Trình đọc đã sẵn sàng

Loại tín hiệu

Xả đầu ra hở mạch

Tải trọng cho phép

Mức đầu vào 3.3V ~ 24V

Dòng điện đầu vào ≤20mA





PS: Để đảm bảo pha của tín hiệu gốc, có thể cần điều chỉnh nam châm gốc.





Mối quan hệ giữa tốc độ và độ phân giải và tần số



Độ phân giải đầu ra




1um

0,5um

0,2um

0,1um

50um



Bộ đếm Tần số đồng hồ tối thiểu

10 triệu

12 triệu

12 triệu

8 triệu

4 triệu

2 triệu

Tốc độ tối đa

5 triệu

12m / s

10m / s

4m / s

2m / s

1m / s

2,5 triệu

10m / s

5m / s

2m / s

1m / s

0,5m / s

1 triệu

4m / s

2m / s

0,8m / s

0,4m / s

0,2







Kết nối tín hiệu



Đọc trình tự dòng giao diện đầu
Số PIN

Hàm số

Số PIN

Hàm số

PIN 1

TTL khác biệt A + (Đầu ra kỹ thuật số) SinCos 1Vpp Sin + (Đầu ra tương tự)

PIN 9

TTL khác biệt A- (Đầu ra kỹ thuật số) SinCos 1Vpp Sin- (Đầu ra tương tự)

PIN 2

TTL khác biệt A + (Đầu ra kỹ thuật số) SinCos 1Vpp Sin + (Đầu ra tương tự)

PIN 10

TTL vi sai B- (Đầu ra kỹ thuật số) SinCos 1Vpp Sin- (Đầu ra tương tự)

PIN 3

TTL Z + (đầu ra kỹ thuật số) SinCos 1Vpp Ref + (đầu ra tương tự)

PIN 11

TTL Z- (đầu ra kỹ thuật số) SinCos 1Vpp Ref- (đầu ra analog))

PIN 4

Trống rỗng

PIN 12

Trống rỗng

PIN 5

Trình đọc đã sẵn sàng

PIN 13

Trống rỗng

PIN 6

Giới hạn

PIN 14

+ 5V

PIN 7

+ 5V

PIN 15

0V

PIN 8

0V, Tấm chắn bên trong (cần được kết nối với 0V bằng PIN15 để nâng cao hiệu suất chống nhiễu)









Ý nghĩa tín hiệu



Ý nghĩa của tín hiệu sẵn sàng và giới hạn của đầu đọc có thể được đánh giá cụ thể bằng cách tham khảo chỉ báo hệ thống.



Đọc trình tự dòng giao diện đầu
Số PIN

Hàm số

Số PIN

Hàm số

PIN 1

TTL khác biệt A + (Đầu ra kỹ thuật số) SinCos 1Vpp Sin + (Đầu ra tương tự)

PIN 9

TTL khác biệt A- (Đầu ra kỹ thuật số) SinCos 1Vpp Sin- (Đầu ra tương tự)

PIN 2

TTL khác biệt A + (Đầu ra kỹ thuật số) SinCos 1Vpp Sin + (Đầu ra tương tự)

PIN 10

TTL vi sai B- (Đầu ra kỹ thuật số) SinCos 1Vpp Sin- (Đầu ra tương tự)

PIN 3

TTL Z + (đầu ra kỹ thuật số) SinCos 1Vpp Ref + (đầu ra tương tự)

PIN 11

TTL Z- (đầu ra kỹ thuật số) SinCos 1Vpp Ref- (đầu ra analog))

PIN 4

Trống rỗng

PIN 12

Trống rỗng

PIN 5

Trình đọc đã sẵn sàng

PIN 13

Trống rỗng

PIN 6

Giới hạn

PIN 14

+ 5V

PIN 7

+ 5V

PIN 15

0V

PIN 8

0V, Tấm chắn bên trong (cần được kết nối với 0V bằng PIN15 để nâng cao hiệu suất chống nhiễu)











Chỉ báo hệ thống

Đầu đọc RU2 được tích hợp đèn báo nhiều màu, có thể cho biết tín hiệu hiện tại, nguồn gốc và trạng thái giới hạn, đồng thời có thể hỗ trợ lắp đặt và điều chỉnh đầu đọc.



Đầu đọc đã sẵn sàng, ý nghĩa trạng thái tín hiệu giới hạn
Tình trạng tín hiệu

Trình đọc đã sẵn sàng

Giới hạn

Mở cống

Ngắt kết nối đường tín hiệu

Ngắt kết nối đường tín hiệu

Cường độ đọc tín hiệu đầu thấp

Giới hạn phát hiện

Đầu đọc quá tốc độ



Nguồn điện bất thường của đầu đọc



Đóng cống

Đầu đọc hoạt động bình thường

Đầu đọc hoạt động bình thường





Các chức năng khác của chỉ báo đầu đọc
Đèn đỏ bật trong 0,5 giây

Đã phát hiện vị trí gốc

Đèn đỏ nhấp nháy hai lần

Lỗi pha gốc, cần điều chỉnh pha Tốc độ dò điểm gốc quá nhanh.
